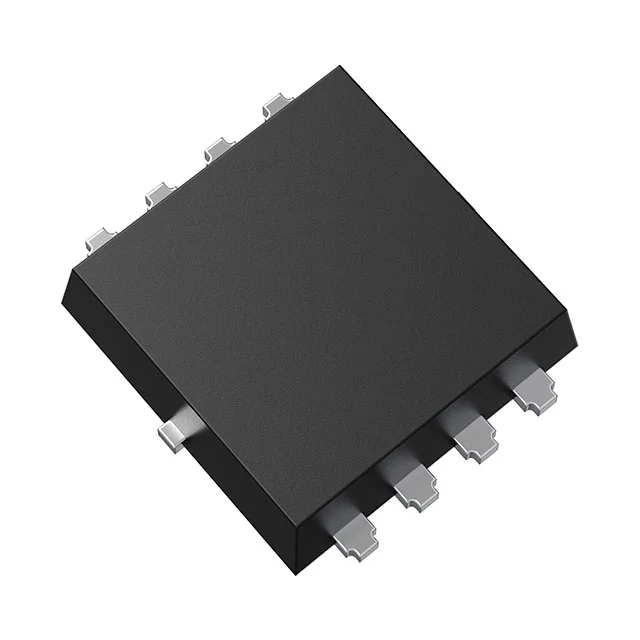

XPH2R106NC,L1XHQ
MOSFET N-CH 60V 110A 8SOP
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- XPH2R106NC
XPH2R106NC,L1XHQ Hakkında
Toshiba XPH2R106NC, 60V drain-source gerilimi ile çalışan N-Channel MOSFET transistördür. 110A sürekli drain akımı kapasitesi ve 2.1mΩ on-resistance değerleri ile güç uygulamalarında kullanılır. 8-SOP Advance (5x5mm) yüzey montaj paketinde sunulan bu bileşen, motor sürücüleri, güç kaynakları, LED kontrol devreleri ve endüstriyel invertör uygulamalarında tercih edilir. 175°C'ye kadar işletme sıcaklığında çalışabilir ve 170W termal yayılım kapasitesine sahiptir. Düşük gate charge (104nC) sayesinde hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 110A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 104 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6900 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C |
| Part Status | Active |
| Power Dissipation (Max) | 960mW (Ta), 170W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.1mOhm @ 55A, 10V |
| Supplier Device Package | 8-SOP Advance (5x5) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
