Transistörler - FET, MOSFET - Tekil

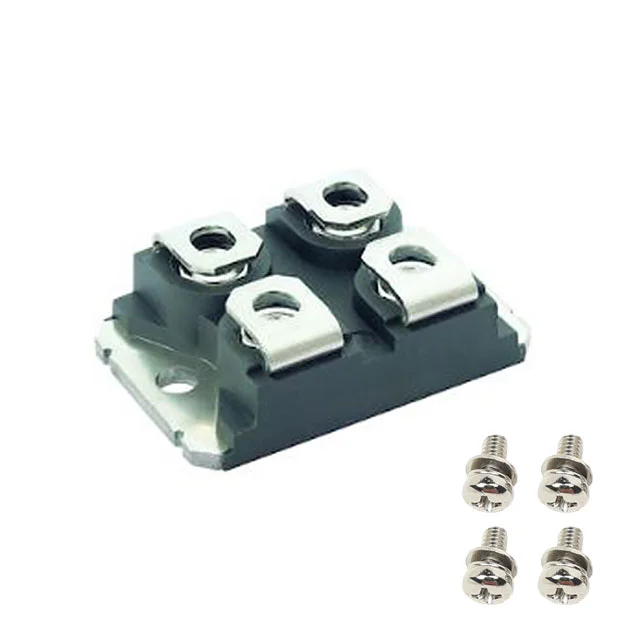

VS-FC420SA15
MOSFET N-CH 150V 400A SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- VS-FC420SA15
VS-FC420SA15 Hakkında
Vishay VS-FC420SA15, N-Channel MOSFET transistördür. 150V drain-source gerilimi ve 400A sürekli drain akımı kapasitesi ile güç elektoniği uygulamalarında kullanılır. SOT-227-4 (miniBLOC) kasa tipindeki bu komponentin maksimum 2.75mΩ RDS(on) değeri düşük iletim kaybı sağlar. Çip sıcaklığında -55°C ile 175°C aralığında çalışabilir. Gate charge 250nC @ 10V olup hızlı anahtarlama karakteristiğine sahiptir. Motor kontrol, güç kaynakları, invertörler ve endüstriyel uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 400A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 250 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 13700 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power Dissipation (Max) | 909W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.75mOhm @ 200A, 10V |
| Supplier Device Package | SOT-227 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5.4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
