Transistörler - FET, MOSFET - Tekil

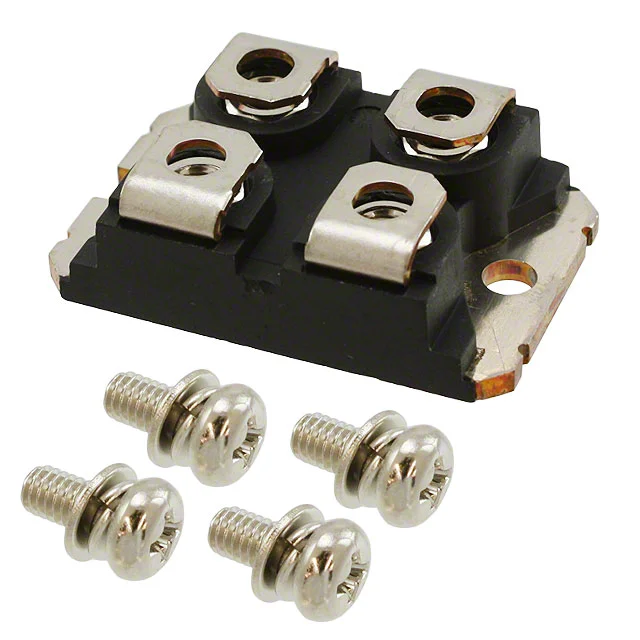

VS-FC420SA10
MOSFET N-CH 100V 435A SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- VS-FC420SA10
VS-FC420SA10 Hakkında
VS-FC420SA10, Vishay tarafından üretilen N-Channel MOSFET transistördür. SOT-227-4 (miniBLOC) paketinde sunulan bu bileşen, 100V drain-source gerilimi ile 435A sürekli akım kapasitesine sahiptir. 2.15mOhm maksimum Rds(on) değeri ile düşük iletim kaybı sağlar. Gate charge değeri 375nC olup, 10V sürücü gerilimiyle çalışır. -55°C ile +175°C arasında güvenilir bir şekilde çalışan bu MOSFET, güç uygulamalarında, motor kontrol devrelerinde, inverter tasarımlarında ve yüksek akımlı anahtarlama uygulamalarında yaygın olarak kullanılır. 652W maksimum güç tüketim kapasitesi ile endüstriyel ve ticari uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 435A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 375 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 17300 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power Dissipation (Max) | 652W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.15mOhm @ 200A, 10V |
| Supplier Device Package | SOT-227 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.8V @ 750µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
