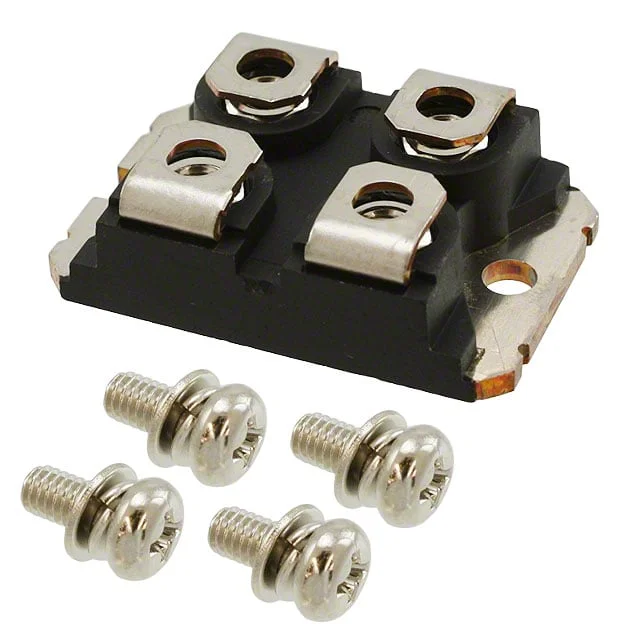

VS-FB190SA10
MOSFET N-CH 100V 190A SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- VS-FB190SA10
VS-FB190SA10 Hakkında
VS-FB190SA10, Vishay tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 190A sürekli drenaj akımı kapasitesiyle güç uygulamalarında kullanılır. SOT-227 (miniBLOC) paketinde sunulan bu bileşen, düşük 6.5mOhm on-state direnci sayesinde enerji verimliliği gerektiren uygulamalarda tercih edilir. Motor kontrolü, güç kaynakları, inverterler ve yüksek akım anahtarlama devrelerinde yaygın olarak uygulanır. -55°C ile 150°C arasında çalışabilir. Chassis Mount tipi montajla soğutma yüzeylerine direkt temas sağlayarak etkin ısı yönetimi mümkün kılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 190A (Tj) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 250 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 10700 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power Dissipation (Max) | 568W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 180A, 10V |
| Supplier Device Package | SOT-227 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.35V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
