Transistörler - FET, MOSFET - Tekil

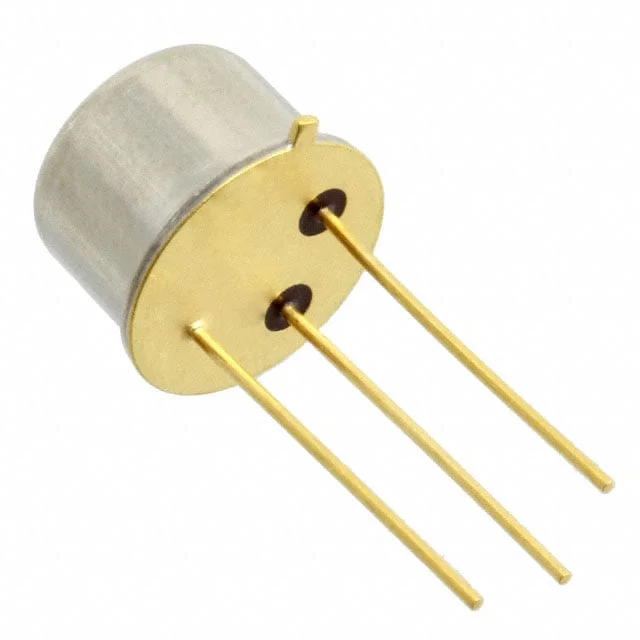

VP2206N2
MOSFET P-CH 60V 750MA TO39
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-205AD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- VP2206N2
VP2206N2 Hakkında
VP2206N2, Microchip Technology tarafından üretilen P-Channel MOSFET transistörüdür. 60V drain-source voltaj ve 750mA sürekli drain akımı kapasitesiyle tasarlanmıştır. TO-39 metal kaplı paketinde sunulan bu komponent, anahtarlama uygulamaları, güç yönetimi ve analog anahtarlama devreleri gibi alanlarda kullanılır. -55°C ile 150°C arasında çalışabilen cihaz, 10V gate voltajında 900mΩ maksimum on-direnci sunar ve 360mW güç yayılım kapasitesine sahiptir. Threshold voltajı 3.5V olup ±20V maksimum gate-source voltajı toleransına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 750mA (Tj) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 450 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power Dissipation (Max) | 360mW (Tc) |
| Rds On (Max) @ Id, Vgs | 900mOhm @ 3.5A, 10V |
| Supplier Device Package | TO-39 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 10mA |
