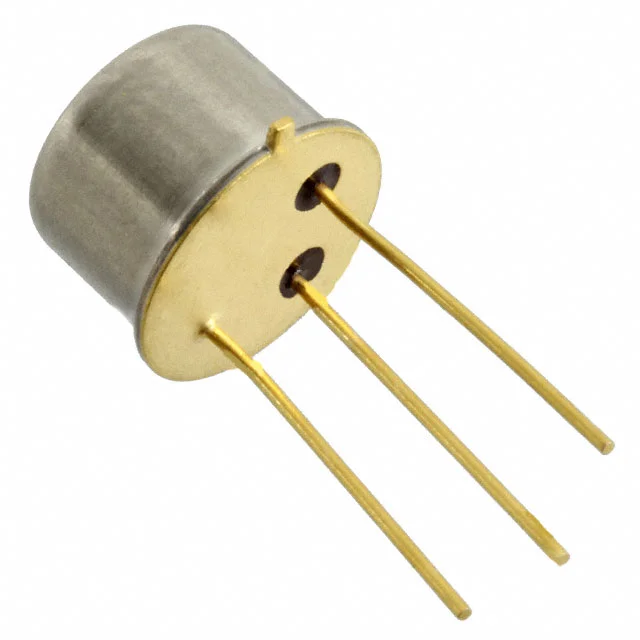

VN2210N2
MOSFET N-CH 100V 1.7A TO39
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-205AD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- VN2210
VN2210N2 Hakkında
VN2210N2, Microchip Technology tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 1.7A sürekli drenaj akımı ile çalışan bu bileşen, güç anahtarlama ve kontrol uygulamalarında kullanılır. TO-39 metal kasa içinde sunulan komponent, -55°C ile 150°C arasında çalışabilir. 350mOhm maksimum RDS(on) değeri ile verimli iletim özellikleri sağlar. Endüstriyel kontrol devreleri, motor sürücüleri, DC-DC dönüştürücüler ve anahtarlama güç kaynakları gibi uygulamalarda tercih edilir. 2.4V eşik gerilimi ile TTL/CMOS uyumlu sürüş sinyalleriyle kontrol edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.7A (Tj) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 500 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power Dissipation (Max) | 360mW (Tc) |
| Rds On (Max) @ Id, Vgs | 350mOhm @ 4A, 10V |
| Supplier Device Package | TO-39 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.4V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
