Transistörler - FET, MOSFET - Tekil

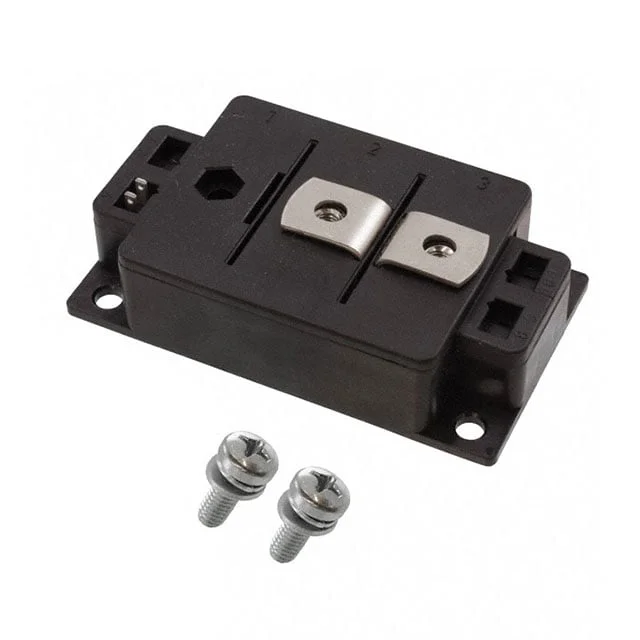

VMO1200-01F
MOSFET N-CH 100V 1220A Y3-LI
- Üretici
- Littelfuse
- Paket/Kılıf
- Y3-Li
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- VMO1200
VMO1200-01F Hakkında
VMO1200-01F, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 1220A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılır. 1.35mOhm on-resistance değeri ile düşük enerji kaybı sağlar. Y3-Li paket tipi ile chassis mount konfigürasyonunda uygulanır. -40°C ile 150°C arasında çalışır. Güç kaynakları, DC-DC konvertörler, motor kontrol devreleri ve ağır yük anahtarlama uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1220A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2520 nC @ 10 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Y3-Li |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 1.35mOhm @ 932A, 10V |
| Supplier Device Package | Y3-Li |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 64mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
