Transistörler - FET, MOSFET - Tekil

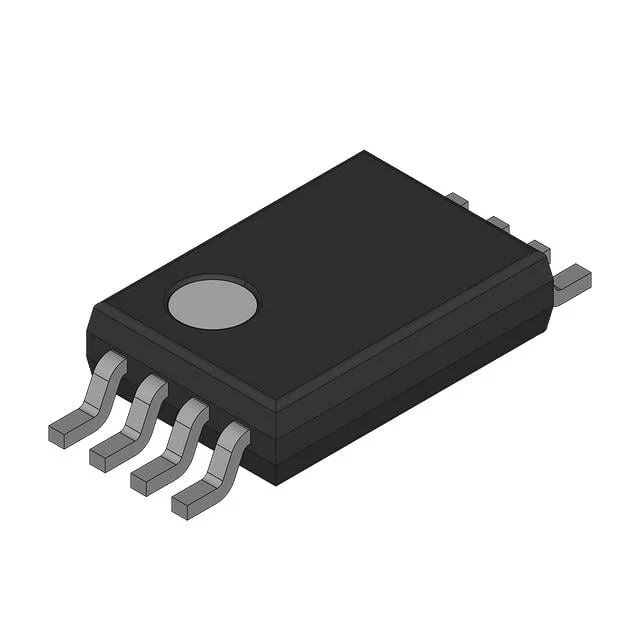

UPA2521T1H-T2-AT
MOSFET N-CH 30V 8A 8VSOF
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UPA2521
UPA2521T1H-T2-AT Hakkında
UPA2521T1H-T2-AT, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj ve 8A sürekli drenaj akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 16.5mOhm on-resistance değeri ile enerji kaybını minimize ederken, 7.6nC gate charge özellikleriyle hızlı anahtarlama işlemleri sağlar. Surface mount 8-VSOF paketinde sunulan bu bileşen, 150°C'ye kadar çalışan endüstriyel ve tüketici elektronik cihazlarda motor kontrol, güç yönetimi ve anahtarlama devreleri gibi uygulamalarda yer alır. Kısa gate charge süresi ile düşük enerji tüketimi ve yüksek anahtarlama frekansı gerektiren tasarımlara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7.6 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 780 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 16.5mOhm @ 8A, 10V |
| Supplier Device Package | 8-VSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
