Transistörler - FET, MOSFET - Tekil

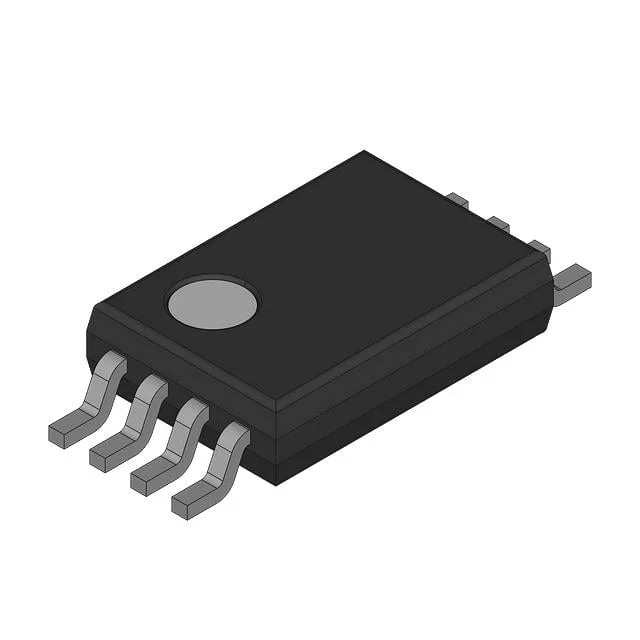

UPA2521T1H-T1-AT
MOSFET N-CH 30V 8A 8VSOF
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UPA2521
UPA2521T1H-T1-AT Hakkında
UPA2521T1H-T1-AT, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj (Vdss) ve 8A sürekli drain akımı (Id) kapasitesine sahiptir. 16.5mOhm on-resistance (Rds) ile düşük güç kaybı sağlar. 7.6nC gate charge ve 780pF input capacitance değerleriyle hızlı anahtarlama uygulamaları için uygundur. 8-VSOF SMD paketlemesi ile compact tasarımlara entegrasyona elverişlidir. Maksimum 1W güç dağılımı kapasitesi ve 150°C çalışma sıcaklığı ile güç elektronikleri, motor kontrol, LED sürücü ve DC-DC dönüştürücü uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7.6 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 780 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 16.5mOhm @ 8A, 10V |
| Supplier Device Package | 8-VSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
