Transistörler - FET, MOSFET - Tekil

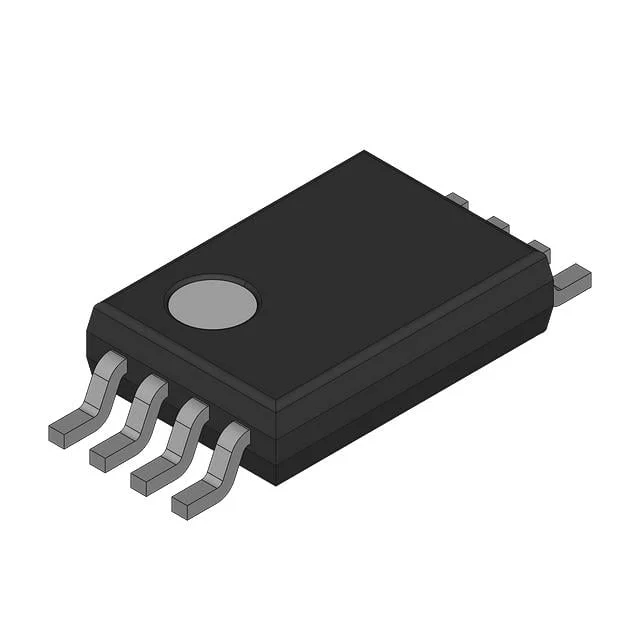

UPA2520T1H-T2-AT
MOSFET N-CH 30V 10A 8VSOF
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UPA2520T1H
UPA2520T1H-T2-AT Hakkında
UPA2520T1H-T2-AT, Rochester Electronics tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltajı ve 10A sürekli drain akımı kapasitesi ile orta güç uygulamalarında kullanılmaya uygun tasarlanmıştır. 13.2mΩ RDS(on) değeri ile düşük iletim direnci sağlar. 8-VSOF Surface Mount paketi ile kompakt PCB tasarımlarına uyum gösterir. Gate charge değeri 10.8nC (5V) olarak belirlenmiştir. Maksimum 150°C junction sıcaklığında çalışabilir. Motor kontrolleri, DC-DC dönüştürücüler, anahtar modlu güç kaynakları ve genel amaçlı anahtarlama uygulamalarında kullanılmaktadır. Ürün şu anda Obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10.8 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1100 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 13.2mOhm @ 10A, 10V |
| Supplier Device Package | 8-VSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
