Transistörler - FET, MOSFET - Tekil

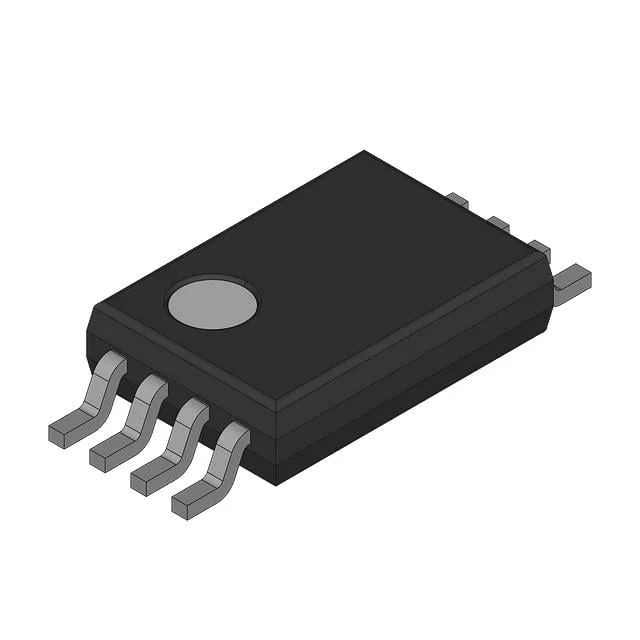

UPA2520T1H-T1-AT
MOSFET N-CH 30V 10A 8VSOF
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UPA2520T1H
UPA2520T1H-T1-AT Hakkında
UPA2520T1H-T1-AT, Rochester Electronics tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilimi ve 10A sürekli drenaj akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 13.2mΩ (10A, 10V koşullarında) düşük on-resistance değeri ile verimli işlem sağlar. 8-VSOF SMD paketinde sunulan bu bileşen, 150°C junction sıcaklığına kadar çalışabilir. Gate charge karakteristiği 10.8nC @ 5V ve input capacitance değeri 1100pF @ 15V'dur. Anahtarlama devreleri, motor kontrol, güç yönetimi ve DC-DC konverterlerde uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10.8 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1100 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 13.2mOhm @ 10A, 10V |
| Supplier Device Package | 8-VSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
