Transistörler - FET, MOSFET - Tekil

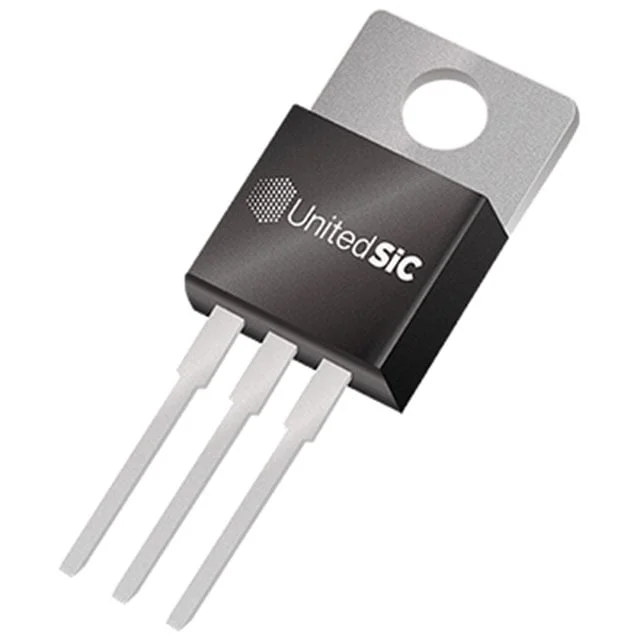

UJ3C065080T3S
MOSFET N-CH 650V 31A TO220-3
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UJ3C065080T3S
UJ3C065080T3S Hakkında
UJ3C065080T3S, UnitedSiC tarafından üretilen 650V N-Channel MOSFET transistörüdür. TO-220-3 paket içinde sunulan bu bileşen, 31A sürekli drenaj akımı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 100mΩ maksimum RDS(on) değeri ile düşük anahtarlama kayıpları sağlar. Gate charge'ı 51nC ve input capacitance değeri 1500pF'dir. -55°C ile 175°C arasında çalışabilen bu transistör, endüstriyel invertörler, UPS sistemleri, motor kontrol devreleri ve DC-DC dönüştürücülerde yaygın olarak kullanılır. 190W maksimum güç yayılımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 31A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 12V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 51 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 190W (Tc) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 20A, 12V |
| Supplier Device Package | TO-220-3 |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 6V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
