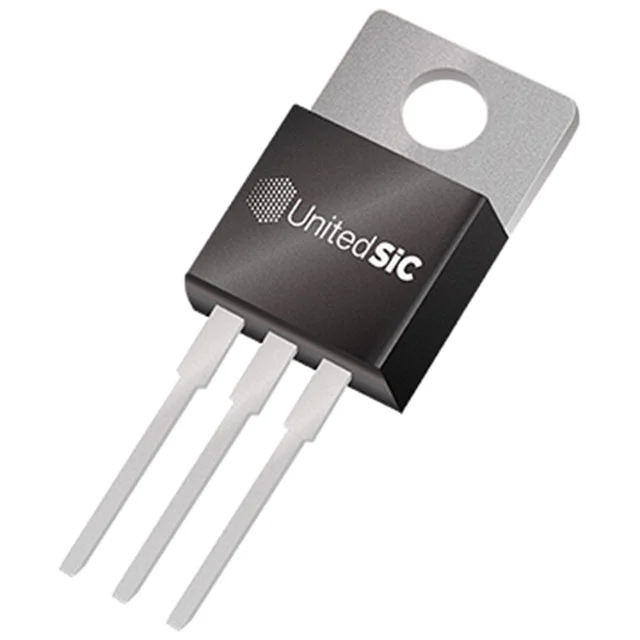

UJ3C065030T3S
MOSFET N-CH 650V 85A TO220-3
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UJ3C065030T3S
UJ3C065030T3S Hakkında
UJ3C065030T3S, UnitedSiC tarafından üretilen N-channel MOSFET transistördür. 650V drain-source gerilimi ve 85A sürekli dren akımı kapasitesiyle yüksek güç uygulamalarında kullanılır. 35mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. TO-220-3 paketinde sunulan bu transistör, güç kaynakları, invertörler, motor kontrol devreleri ve endüstriyel anahtarlama uygulamalarında tercih edilir. -55°C ile 175°C arasında çalışabilen geniş sıcaklık aralığı, 441W maksimum güç dağıtımı ve 51nC gate charge değeri ile hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 85A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 12V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 51 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 441W (Tc) |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 50A, 12V |
| Supplier Device Package | TO-220-3 |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 6V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
