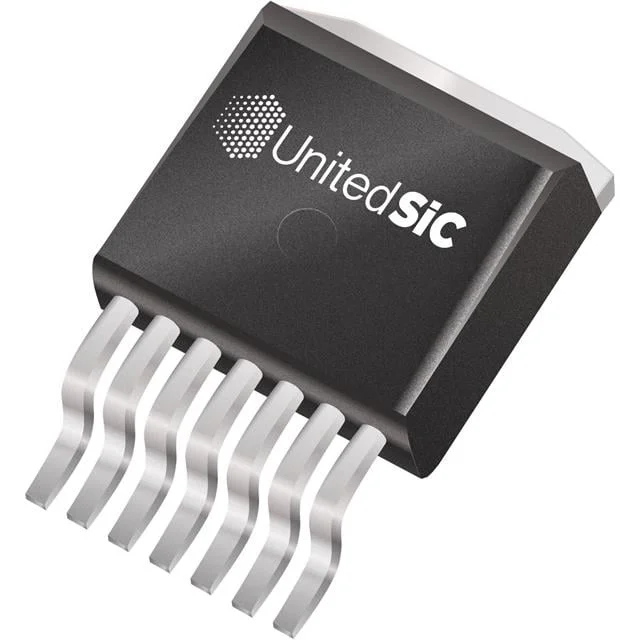

UF3SC120040B7S
1200V/40MOHM, SIC, STACKED FAST
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UF3SC120040B7S
UF3SC120040B7S Hakkında
UF3SC120040B7S, UnitedSiC tarafından üretilen 1200V/40mΩ SiC (Silisyum Karbür) teknolojisine dayalı N-Channel cascode FET transistördür. D²Pak (TO-263-8) paketinde sunulan bu komponent, 47A sürekli dren akımı ve 214W maksimum güç dağıtımı kapasitesi ile güç dönüştürme uygulamalarında kullanılmaktadır. 12V gate sürüş voltajında 45mΩ maksimum on-direnç (Rds(on)) değeri ile düşük kayıp işletim sağlar. -55°C ile 175°C sıcaklık aralığında stabil performans gösterir. Yüksek voltaj güç kaynakları, solar inverterler, elektrikli araç şarj sistemleri ve endüstriyel sürücü uygulamalarında tercih edilir. Hızlı anahtarlama özellikleri ve düşük kapasitans değerleri (1500pF @ 100V) ile enerji verimli tasarımları destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 47A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 12V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 43 nC @ 12 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 214W (Tc) |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 35A, 12V |
| Supplier Device Package | D2PAK-7 |
| Technology | SiCFET (Cascode SiCJFET) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 6V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
