Transistörler - FET, MOSFET - Tekil

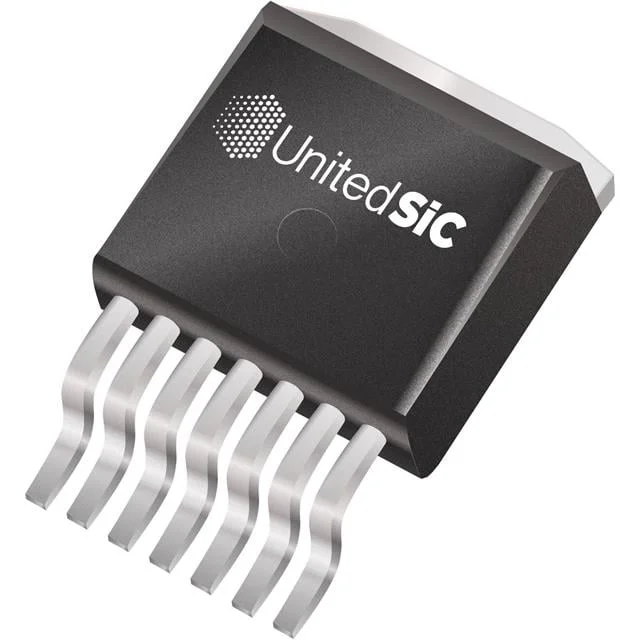

UF3SC065040B7S
650V/40MOHM, SIC, STACKED FAST C
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UF3SC065040B7S
UF3SC065040B7S Hakkında
UF3SC065040B7S, UnitedSiC tarafından üretilen 650V/40mOhm N-channel SiC MOSFET transistördür. TO-263-8 (D²Pak) paketinde sunulan bu bileşen, yüksek gerilim uygulamalarında kullanılmak üzere tasarlanmıştır. 43A sürekli drenaj akımı kapasitesine sahiptir ve maksimum 52mOhm on-state direncine (Rds On) ulaşır. SiCFET teknolojisini kullanan bu transistör, anahtarlama hızı ve verimlilik açısından silikon tabanlı bileşenlere göre daha iyi performans gösterir. Güç kaynakları, invertörler, DC-DC dönüştürücüler ve endüstriyel uygulamalarda kullanılabilir. -55°C ile 175°C arasında çalışabilir ve 195W maksimum güç dağıtımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 43A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 12V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 43 nC @ 12 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 195W (Tc) |
| Rds On (Max) @ Id, Vgs | 52mOhm @ 30A, 12V |
| Supplier Device Package | D2PAK-7 |
| Technology | SiCFET (Cascode SiCJFET) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 6V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
