Transistörler - FET, MOSFET - Tekil

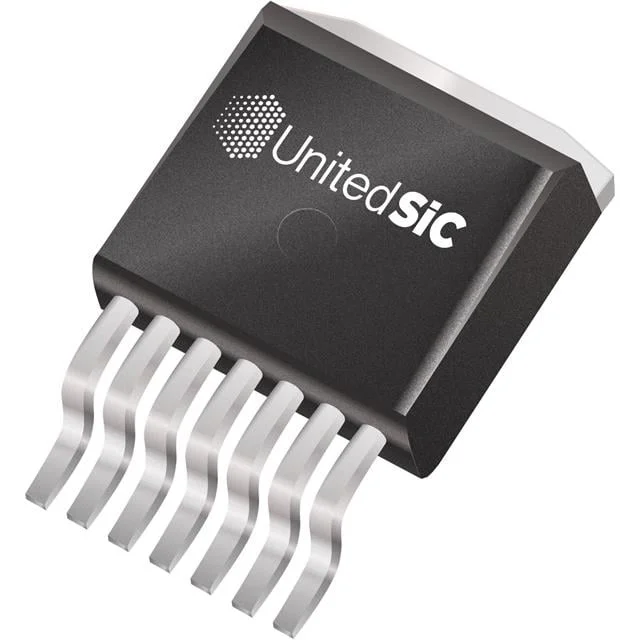

UF3SC065030B7S
650V/30MOHM, SIC, STACKED FAST C
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UF3SC065030B7S
UF3SC065030B7S Hakkında
UnitedSiC UF3SC065030B7S, 650V derecelendirilmiş N-Channel SiC MOSFET transistörüdür. SiCFET (Cascode SiCJFET) teknolojisi ile üretilen bu bileşen, yüksek voltaj uygulamalarında anahtarlama işlevini gerçekleştirmek için tasarlanmıştır. 62A sürekli dren akımı kapasitesi ve 35mΩ maksimum RDS(on) değeri ile verimli güç yönetimi sağlar. TO-263 D²Pak paketinde sunulan UF3SC065030B7S, endüstriyel konvertörler, güç kaynakları, elektrik motorlarının kontrolü ve yüksek voltaj anahtar uygulamalarında kullanılır. 175°C'ye kadar çalışma sıcaklığı, 43nC gate charge değeri ve düşük kapasitans karakteristikleri ile hızlı anahtarlama ve düşük kayıplar sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 62A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 12V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 43 nC @ 12 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 214W (Tc) |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 40A, 12V |
| Supplier Device Package | D2PAK-7 |
| Technology | SiCFET (Cascode SiCJFET) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 6V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
