Transistörler - FET, MOSFET - Tekil

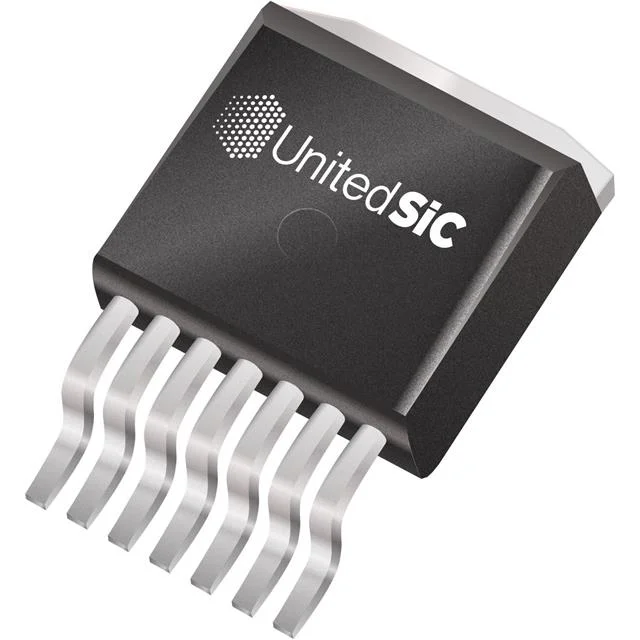

UF3C120150B7S
1200V/150MOHM, SIC, FAST CASCODE
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UF3C120150B7S
UF3C120150B7S Hakkında
UF3C120150B7S, UnitedSiC tarafından üretilen 1200V/150mOhm özelliklerinde bir N-Channel SiC (Silisyum Karbür) MOSFET transistördür. Cascode SiCJFET teknolojisini kullanan bu bileşen, 17A sürekli drenaj akımı ve 180mOhm maksimum RDS(on) değeri ile yüksek güç uygulamalarında kullanılır. TO-263-8 (D²Pak) yüzey montaj paketinde sunulan komponent, -55°C ile 175°C arasında çalışabilir. Hızlı anahtarlama özellikleri ve düşük gate charge değeri (25.7nC) sayesinde elektrik güç dönüştürme sistemleri, invertörler, DC-DC konvertörler ve endüstriyel motor kontrol uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 17A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 12V |
| FET Feature | Super Junction |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 25.7 nC @ 12 V |
| Input Capacitance (Ciss) (Max) @ Vds | 738 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 136W (Tc) |
| Rds On (Max) @ Id, Vgs | 180mOhm @ 5A, 12V |
| Supplier Device Package | D2PAK-7 |
| Technology | SiCFET (Cascode SiCJFET) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 5.5V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
