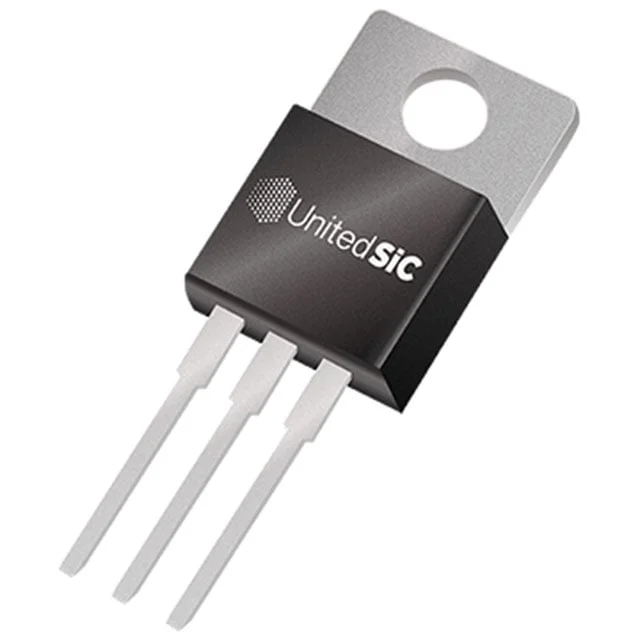

UF3C065080T3S
MOSFET N-CH 650V 31A TO220-3
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UF3C065080T3S
UF3C065080T3S Hakkında
UF3C065080T3S, UnitedSiC tarafından üretilen N-Channel MOSFET transistörüdür. 650V drain-source voltajında 31A sürekli drenaj akımı sağlayan bu bileşen, güç dönüştürme uygulamalarında anahtarlama görevi yaparak devre kontrolünü sağlar. 100mΩ maksimum RDS(on) değeri ile minimum güç kaybı ve verimlilik sunar. TO-220-3 pakette sunulan komponent, 12V gate sürüş voltajıyla çalışır. -55°C ile 175°C arasındaki geniş çalışma sıcaklık aralığı endüstriyel ve otomotiv uygulamalarında kullanılmasını mümkün kılar. DC-DC konvertörler, invertörler, motor kontrol devreleri ve enerji yönetim sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 31A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 12V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 51 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 190W (Tc) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 20A, 12V |
| Supplier Device Package | TO-220-3 |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 6V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
