Transistörler - FET, MOSFET - Tekil

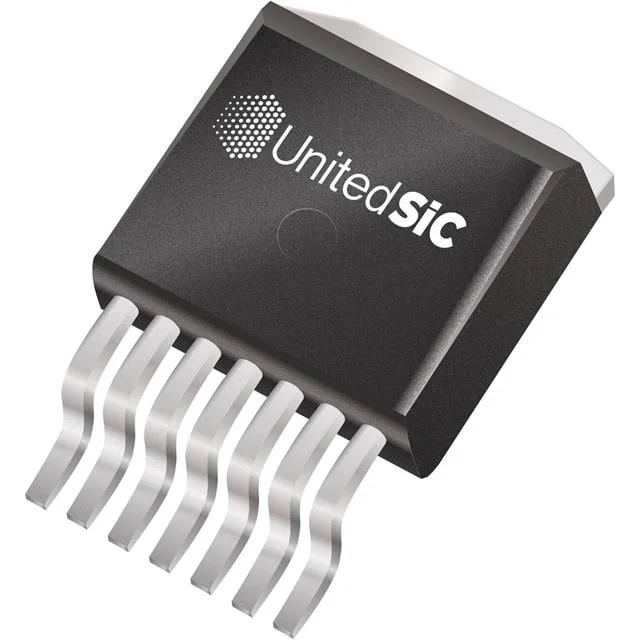

UF3C065080B7S
SICFET N-CH 650V 27A D2PAK-7
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UF3C065080B7S
UF3C065080B7S Hakkında
UnitedSiC UF3C065080B7S, N-channel SiCFET (Cascode SiCJFET) teknolojisinde tasarlanmış bir güç transistörüdür. 650V drain-source geriliminde 27A sürekli drenaj akımı ile çalışan bu bileşen, düşük on-state direnç (105mOhm @ 20A, 12V) ve düşük kapı yükü (23nC) sayesinde anahtarlama uygulamalarında verimlilik sağlar. D²Pak (TO-263-8) yüzey montajlı pakette sunulan transistör, -55°C ile 175°C arası sıcaklık aralığında çalışır. Güç kaynakları, solar inverterleri, elektrik araçları ve endüstriyel motor sürücüleri gibi yüksek verimlilik gerektiren uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 27A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 23 nC @ 12 V |
| Input Capacitance (Ciss) (Max) @ Vds | 760 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 136.4W (Tc) |
| Rds On (Max) @ Id, Vgs | 105mOhm @ 20A, 12V |
| Supplier Device Package | D2PAK-7 |
| Technology | SiCFET (Cascode SiCJFET) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 6V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
