Transistörler - FET, MOSFET - Tekil

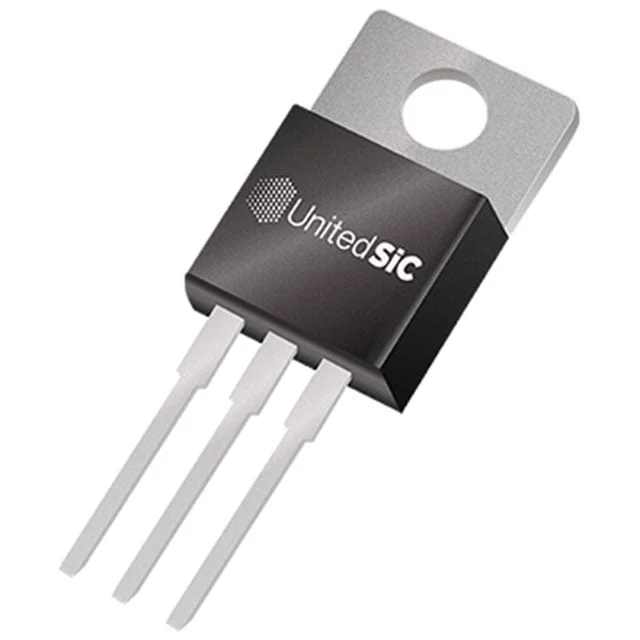

UF3C065040T3S
MOSFET N-CH 650V 54A TO220-3
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UF3C065040T3S
UF3C065040T3S Hakkında
UnitedSiC UF3C065040T3S, 650V yüksek voltaj uygulamaları için tasarlanmış N-Channel MOSFET transistördür. 54A sürekli drenaj akımı ve 52mΩ maksimum Rds(on) değeri ile anahtarlama devreleri, güç kaynakları, motor sürücüleri ve endüstriyel invertörler gibi uygulamalarda kullanılır. TO-220-3 paket tipi ile yüksek güç yoğunluğuna sahip olup, -55°C ile 175°C arasında çalışabilir. 12V gate sürüş voltajında optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 54A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 12V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 51 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 326W (Tc) |
| Rds On (Max) @ Id, Vgs | 52mOhm @ 40A, 12V |
| Supplier Device Package | TO-220-3 |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 6V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
