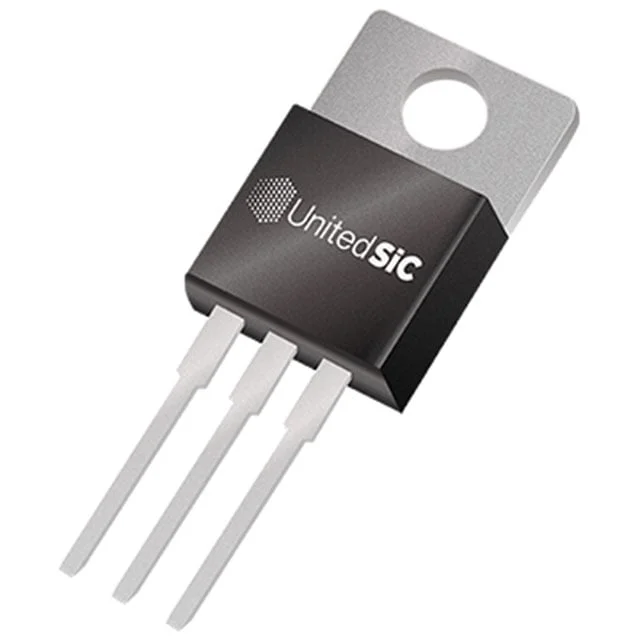

UF3C065030T3S
MOSFET N-CH 650V 85A TO220-3
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UF3C065030T3S
UF3C065030T3S Hakkında
UnitedSiC UF3C065030T3S, 650V ve 85A sürekli drenaj akımı yeteneğine sahip N-Channel MOSFET transistörüdür. TO-220-3 paketinde sunulan bu bileşen, yüksek voltaj anahtarlama uygulamalarında kullanılır. 35mΩ maksimum Rds(on) değeri ile düşük iletim kayıpları sağlar. Gate charge 51nC ve 1500pF giriş kapasitansı özellikleriyle hızlı anahtarlama davranışı gösterir. -55°C ile 175°C arasında çalışabilir ve 441W maksimum güç dağıtabilir. Güç kaynakları, invertörler, motor sürücüleri ve elektrik araç uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 85A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 12V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 51 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 441W (Tc) |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 50A, 12V |
| Supplier Device Package | TO-220-3 |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 6V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
