Transistörler - FET, MOSFET - Tekil

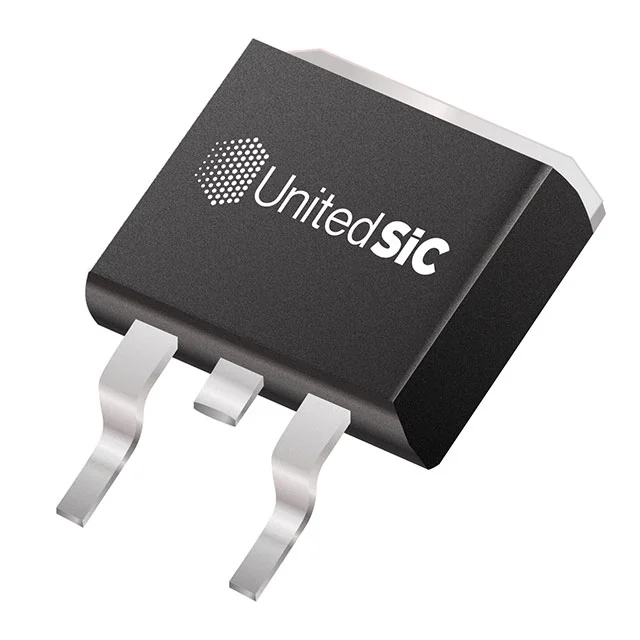

UF3C065030B3
MOSFET N-CH 650V 65A TO263
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- UF3C065030B3
UF3C065030B3 Hakkında
UnitedSiC tarafından üretilen UF3C065030B3, 650V drain-source gerilimi ile tasarlanmış N-channel MOSFET transistördür. 65A sürekli drain akımı kapasitesine sahip bu bileşen, TO-263-3 (D²Pak) kasa tipinde surface mount olarak monte edilir. 35mΩ maksimum Rds(On) değeri ile düşük iletim direnci sağlar. Gate charge değeri 51nC olup, -55°C ile 175°C arasında çalışabilir. 242W güç dağıtma kapasitesi ile yüksek güç uygulamalarında, inverter devreleri, motor sürücüleri ve anahtarlama güç kaynakları gibi alanlarda kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 65A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 12V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 51 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power Dissipation (Max) | 242W (Tc) |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 40A, 12V |
| Supplier Device Package | TO-263 (D2Pak) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 6V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
