Transistörler - FET, MOSFET - Tekil

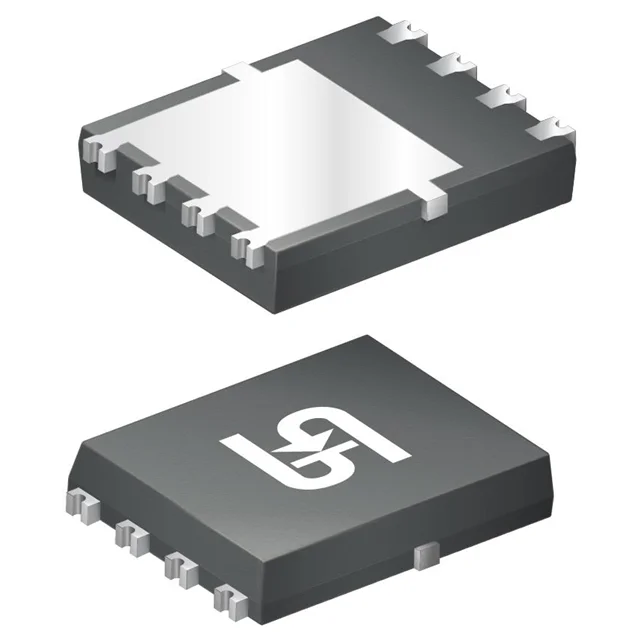

TQM070NB04CR RLG
MOSFET N-CH 40V 15A/75A 8PDFNU
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TQM070NB04CR
TQM070NB04CR RLG Hakkında
TQM070NB04CR RLG, Taiwan Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 15A sürekli çalışma akımı özelliğine sahip bu bileşen, yüksek anahtarlama hızı ve düşük on-state direnci (7mOhm @ 15A, 10V) ile tasarlanmıştır. 8-PowerTDFN paket türünde sunulan komponent, güç yönetimi, DC-DC konvertörler, motor sürücüleri ve anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arasında çalışabilir ve maksimum 3.1W güç kaybına uğrayabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Ta), 75A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 7V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 42 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3125 pF @ 20 V |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.1W (Ta), 83W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 15A, 10V |
| Supplier Device Package | PDFN56U |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.8V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
