Transistörler - FET, MOSFET - Tekil

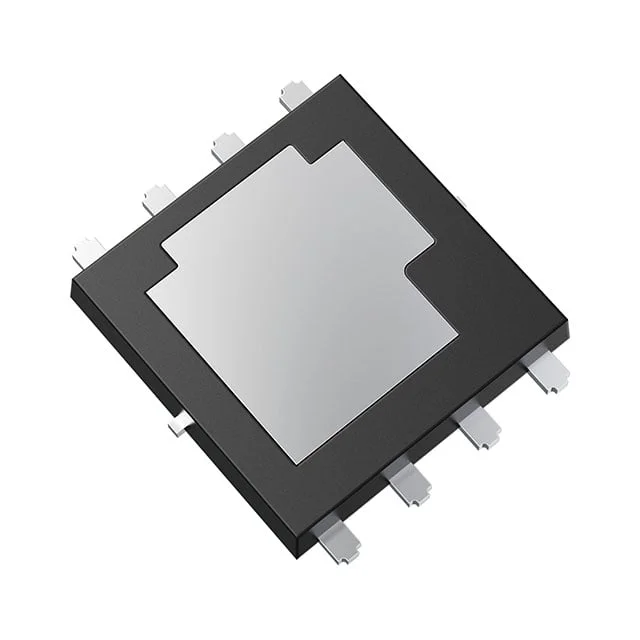

TPWR7904PB,L1XHQ
MOSFET N-CH 40V 150A 8DSOP
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TPWR7904PB
TPWR7904PB,L1XHQ Hakkında
TPWR7904PB,L1XHQ, Toshiba tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source gerilimi ve 150A sürekli drain akımı kapasitesine sahiptir. 0.79mΩ maksimum RDS(on) değeri ile düşük iletim direnci sağlar. 8-PowerVDFN (8-DSOP) yüzey monte paketinde sunulmaktadır. ±20V kapı gerilimi aralığında çalışır ve maksimum 175°C işletme sıcaklığına dayanıklıdır. Yüksek akım uygulamalarında güç yönetimi, motor sürücüleri, DC-DC dönüştürücüler, enerji depolama sistemleri ve endüstriyel anahtarlama devreleri gibi uygulamalarda kullanılır. 960mW Ta ve 170W Tc güç disipasyonu kapasitesi ile termal yönetim kritik uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 150A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 85 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6650 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 960mW (Ta), 170W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.79mOhm @ 75A, 10V |
| Supplier Device Package | 8-DSOP Advance |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
