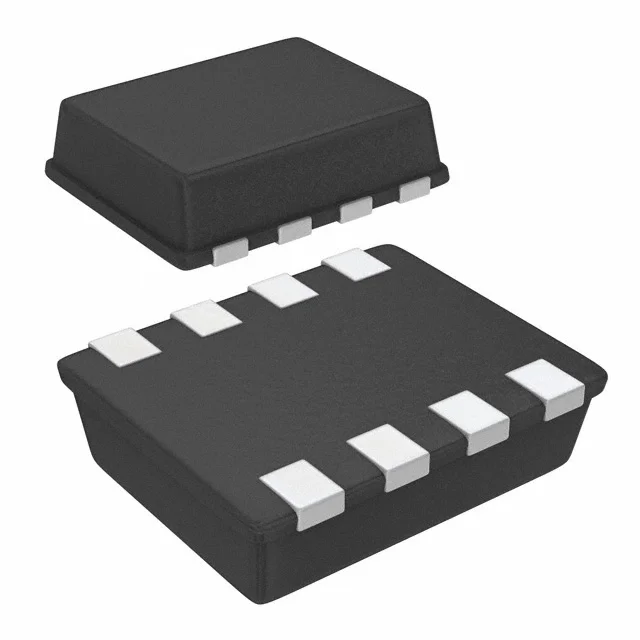

Transistörler - FET, MOSFET - Tekil
TPCP8005-H(TE85L,F
MOSFET N-CH 30V 11A PS-8
- Paket/Kılıf
- 8-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TPCP8005
TPCP8005-H(TE85L,F Hakkında
Toshiba TPCP8005-H(TE85L,F, N-channel MOSFET transistörü olup 30V drain-source gerilimi ve 11A sürekli drenaj akımı kapasitesine sahiptir. PS-8 yüzey monte paketlemesiyle tasarlanmış bu bileşen, 12.9mΩ RDS(on) değeriyle düşük iletim direncine ve maksimum 840mW güç tüketimiyle enerji verimliliğine sahiptir. Gate charge değeri 20nC olup, 150°C maksimum işletme sıcaklığında çalışabilir. Anahtarlama uygulamaları, motor kontrolü, güç yönetimi devreleri ve dc-dc dönüştürücülerde kullanılan bu MOSFET, ±20V maksimum gate-source gerilimine dayanıklıdır. Not: Bu ürün üretimi durdurulmuş durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 20 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2150 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power Dissipation (Max) | 840mW (Ta) |
| Rds On (Max) @ Id, Vgs | 12.9mOhm @ 5.5A, 10V |
| Supplier Device Package | PS-8 (2.9x2.4) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
