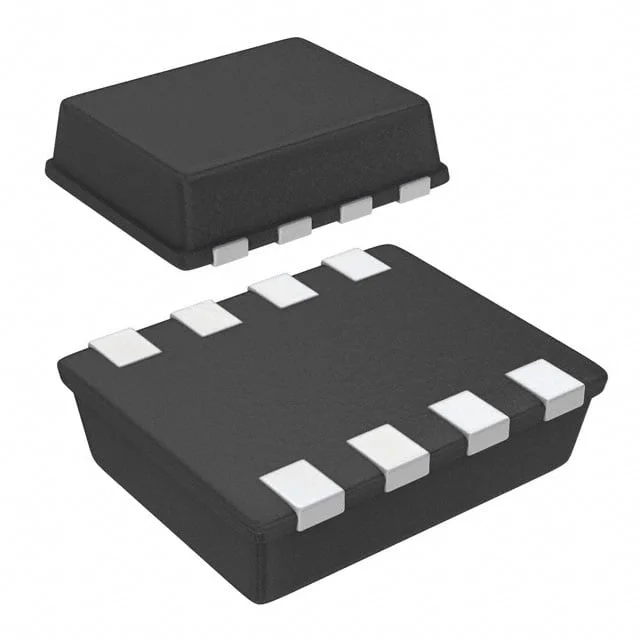

TPCP8004(TE85L,F)
MOSFET N-CH 30V 8.3A PS-8
- Paket/Kılıf
- 8-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TPCP8004
TPCP8004(TE85L,F) Hakkında
TPCP8004(TE85L,F), Toshiba tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 8.3A sürekli drain akımı ile tasarlanmıştır. 8.5mOhm maksimum on-direnci (Rds On) ile düşük enerji kaybı sağlar. 26nC gate charge ve 1270pF input kapasitansı ile hızlı anahtarlama performansı sunar. Surface mount PS-8 paketinde sunulan bu komponent, güç yönetimi, motor kontrol, LED sürücüsü ve çeşitli anahtarlama uygulamalarında kullanılır. ±20V maksimum gate gerilimi ve 150°C çalışma sıcaklığı ile endüstriyel ve tüketici elektroniği uygulamalarına uygundur. Not: Bu ürün artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.3A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 26 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1270 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power Dissipation (Max) | 840mW (Ta) |
| Rds On (Max) @ Id, Vgs | 8.5mOhm @ 4.2A, 10V |
| Supplier Device Package | PS-8 (2.9x2.4) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
