Transistörler - FET, MOSFET - Tekil

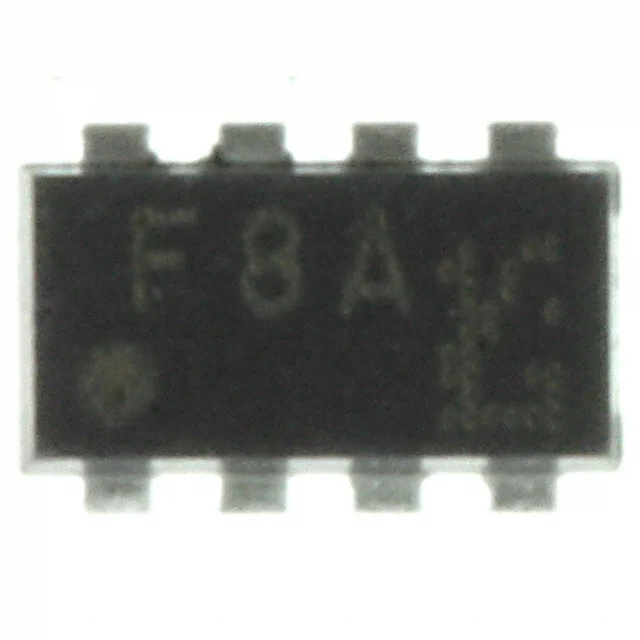

TPCF8B01(TE85L,F,M
MOSFET P-CH 20V 2.7A VS-8
- Paket/Kılıf
- 8-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TPCF8B01
TPCF8B01(TE85L,F,M Hakkında
TPCF8B01, Toshiba tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 2.7A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. 110mΩ maksimum on-resistance değeri ile düşük kayıp uygulamalarda tercih edilir. Entegre Schottky diyot özelliği sayesinde hızlı anahtarlama performansı sağlar. 6nC gate charge ve 470pF input capacitance ile kontrol devreleri için uygun parametrelere sahiptir. Surface mount VS-8 paketinde sunulan bu bileşen, güç yönetimi, DC-DC konvertörler, motor kontrolü ve yüksüz anahtarlama uygulamalarında kullanılır. Maksimum 150°C işletme sıcaklığında çalışabilir. Bileşen obsolete durumda olup stok bulunabilirliği sınırlıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.7A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Feature | Schottky Diode (Isolated) |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 470 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power Dissipation (Max) | 330mW (Ta) |
| Rds On (Max) @ Id, Vgs | 110mOhm @ 1.4A, 4.5V |
| Supplier Device Package | VS-8 (2.9x1.5) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1.2V @ 200µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
