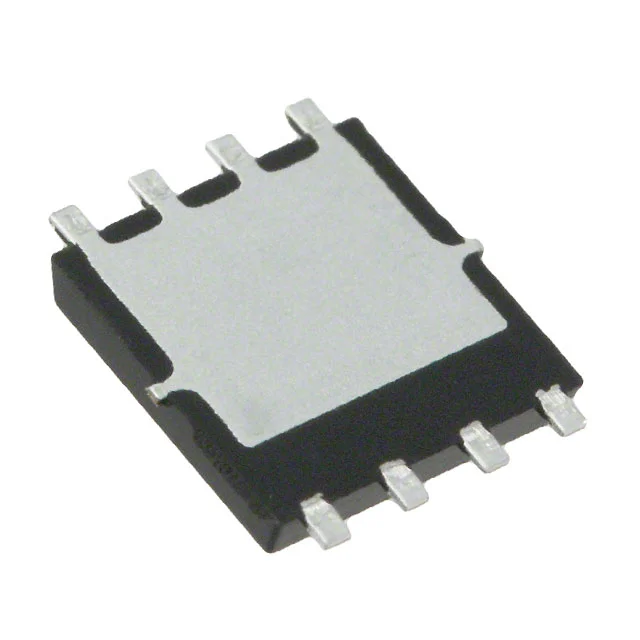

TPCA8026(TE12L,Q,M
MOSFET N-CH 30V 45A 8SOP
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TPCA8026
TPCA8026(TE12L,Q,M Hakkında
TPCA8026, Toshiba tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltajında 45A sürekli dren akımı sağlayabilen bu komponent, güç yönetimi ve anahtarlama uygulamalarında kullanılır. 8-PowerVDFN (8-SOP Advance 5x5) yüzey montaj paketinde sunulan TPCA8026, düşük 2.2mOhm RDS(on) değeri ile enerji kaybını minimize eder. 113nC gate charge ve 4200pF input capacitance özellikleriyle hızlı anahtarlama işlemleri gerçekleştirilebilir. Motor sürücüleri, DC-DC konvertörleri, güç kaynakları ve endüstriyel kontrol sistemlerinde yaygın olarak kullanılan bu MOSFET, -20V ile +20V arasında gate voltajında çalışabilir. 150°C maksimum junction sıcaklığında 45W güç dağıtabilmektedir. Komponent artık üretilmiyor (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 45A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 113 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4200 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.6W (Ta), 45W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.2mOhm @ 23A, 10V |
| Supplier Device Package | 8-SOP Advance (5x5) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
