Transistörler - FET, MOSFET - Tekil

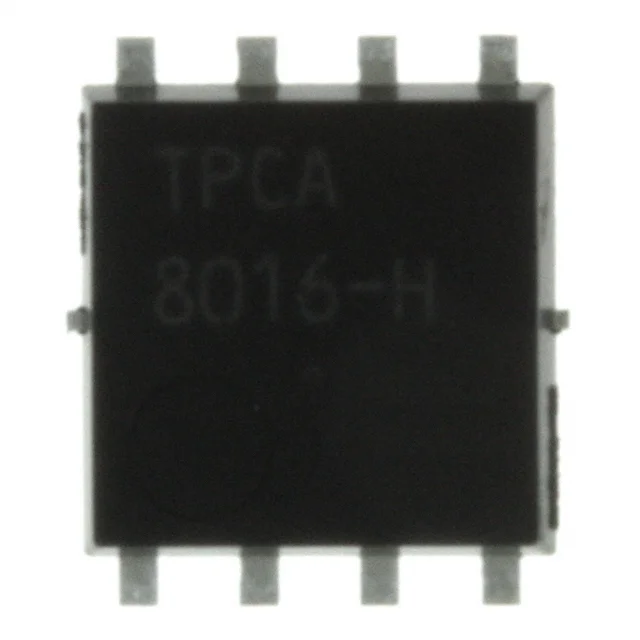

TPCA8016-H(TE12LQM
MOSFET N-CH 60V 25A 8-SOPA
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TPCA8016
TPCA8016-H(TE12LQM Hakkında
TPCA8016-H(TE12LQM, Toshiba tarafından üretilen N-Channel MOSFET transistörüdür. 60V drenaj-kaynak gerilimi (Vdss) ve 25A sürekli drenaj akımı (Id) kapasitesi ile güç anahtarlaması uygulamalarında kullanılır. 8-PowerVDFN (5x5mm) yüzey montajlı paket ile kompakt tasarım sağlar. 10V gate geriliminde 21mOhm ON-direnci (RDS(on)) ve 2.3V eşik gerilimi (Vgs(th)) ile verimli çalışma özellikleri gösterir. Motor kontrolleri, güç yönetimi, DC-DC dönüştürücüler ve anahtarlamalı güç kaynakları gibi uygulamalarda tercih edilir. Not: Bu bileşen yaşamlı sınıfı sonlandırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 22 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1375 pF @ 10 V |
| Mounting Type | Surface Mount |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 21mOhm @ 13A, 10V |
| Supplier Device Package | 8-SOP Advance (5x5) |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 2.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
