Transistörler - FET, MOSFET - Tekil

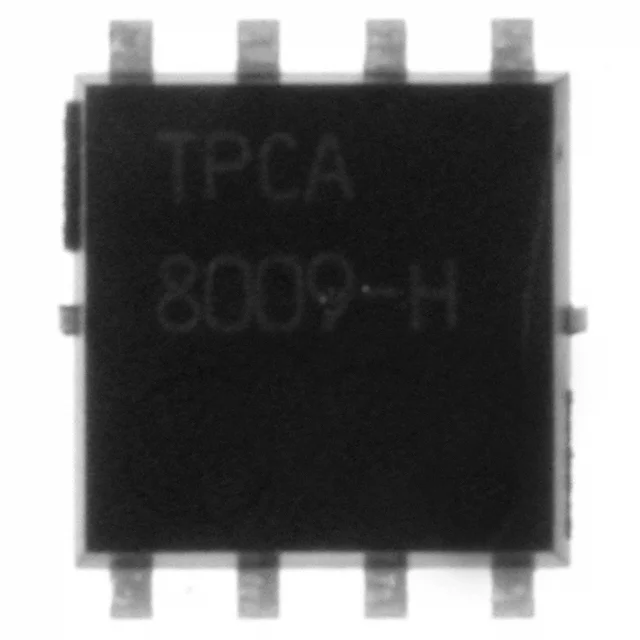

TPCA8009-H(TE12L,Q
MOSFET N-CH 150V 7A 8SOP
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TPCA8009
TPCA8009-H(TE12L,Q Hakkında
TPCA8009-H(TE12L,Q, Toshiba tarafından üretilen N-Channel MOSFET transistördür. 150V drain-source gerilim kapasitesine sahip olup, 25°C sıcaklıkta 7A sürekli drain akımı sağlayabilir. 10V gate geriliminde maksimum 350mOhm on-resistance değerine sahiptir. 8-PowerVDFN (8-SOP Advance 5x5) yüzey monte paketi ile sunulmaktadır. Maksimum 1.6W (Ta) güç tüketimi ile tasarlanmıştır. Güç kaynakları, motor sürücüleri, anahtarlama uygulamaları ve güç yönetimi devrelerinde kullanılan güvenilir bir anahtarlama elemanıdır. ±20V gate gerilim aralığında çalışır ve 150°C maksimum junction sıcaklığına dayanıklıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A (Ta) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 600 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.6W (Ta), 45W (Tc) |
| Rds On (Max) @ Id, Vgs | 350mOhm @ 3.5A, 10V |
| Supplier Device Package | 8-SOP Advance (5x5) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
