Transistörler - FET, MOSFET - Tekil

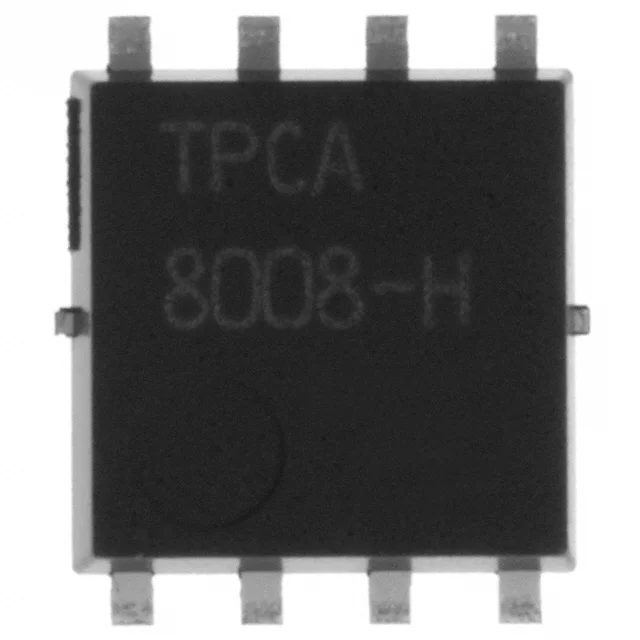

TPCA8008-H(TE12L,Q
MOSFET N-CH 250V 4A 8SOP
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TPCA8008
TPCA8008-H(TE12L,Q Hakkında
TPCA8008-H(TE12L,Q, Toshiba tarafından üretilen N-Channel MOSFET transistördür. 250V drain-source gerilimi ve 4A sürekli drenaj akımı kapasitesi ile orta güç uygulamalarında kullanılır. 8-PowerVDFN paketinde sunulan bu bileşen, endüstriyel anahtarlama devreleri, DC-DC dönüştürücüler, motor kontrolü ve güç yönetimi sistemlerinde yer alır. Maksimum 150°C işletme sıcaklığında 1.6W güç tüketimine dayanır. Gate charge değeri 10nC olup, RDS(on) 580mΩ'dur. Ürün artık üretimden kaldırılmış olup, yeni tasarımlar için güncel alternatiflerin kullanılması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 600 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.6W (Ta), 45W (Tc) |
| Rds On (Max) @ Id, Vgs | 580mOhm @ 2A, 10V |
| Supplier Device Package | 8-SOP Advance (5x5) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
