Transistörler - FET, MOSFET - Tekil

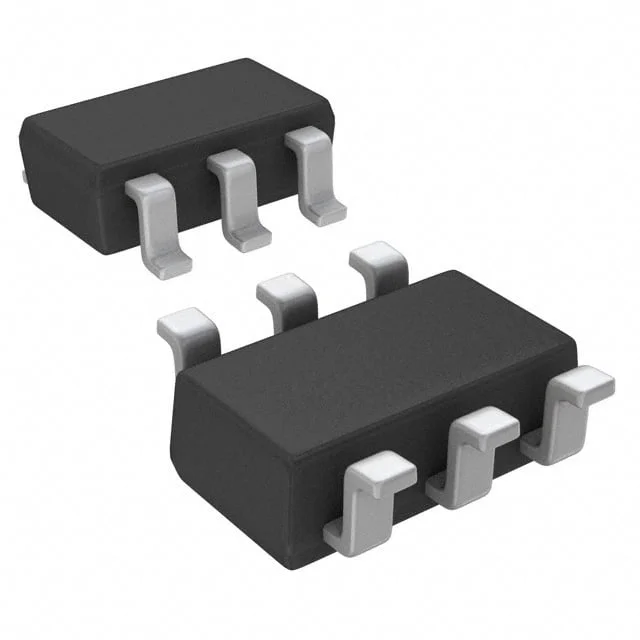

TPC6107(TE85L,F,M)
MOSFET P-CH 20V 4.5A VS-6
- Paket/Kılıf
- SOT-23-6 Thin
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TPC6107
TPC6107(TE85L,F,M) Hakkında
TPC6107(TE85L,F,M), Toshiba tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source voltaj ve 4.5A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. SOT-23-6 (VS-6) SMD paketinde sunulan bu bileşen, düşük Rds(on) değeri (55mOhm @ 4.5V) sayesinde güç anahtarlama uygulamalarında tercih edilir. Maksimum ±12V gate voltajı ve 700mW güç disipasyonu desteği ile anahtarlama devreleri, power management uygulamaları ve analog işaret işleme için uygundur. 150°C maksimum junction sıcaklığında çalışır. Bileşen Obsolete durumda olup, yeni tasarımlarda kullanılması önerilmez.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.8 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 680 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-6 Thin, TSOT-23-6 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 700mW (Ta) |
| Rds On (Max) @ Id, Vgs | 55mOhm @ 2.2A, 4.5V |
| Supplier Device Package | VS-6 (2.9x2.8) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.2V @ 200µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
