TK7R4A10PL,S4X

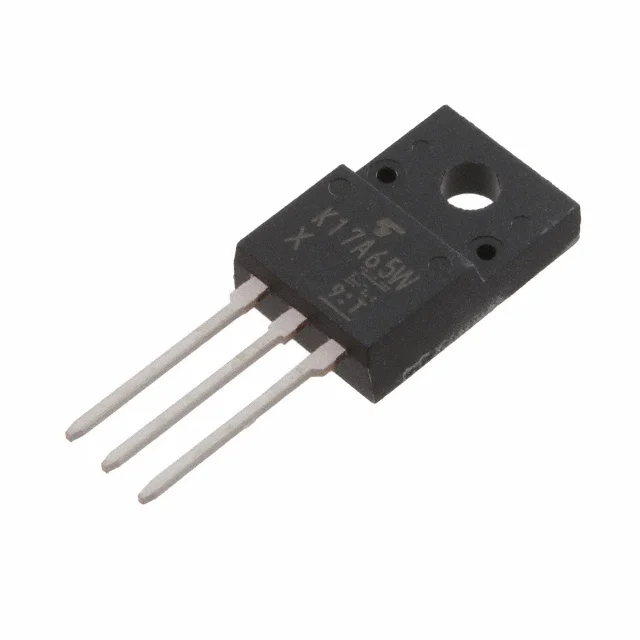

X35 PB-F POWER MOSFET TRANSISTOR
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TK7R4A10PL
TK7R4A10PL,S4X Hakkında
TK7R4A10PL,S4X, Toshiba tarafından üretilen N-Channel MOSFET transistördür. 100V dren-kaynak gerilimi (Vdss) ve 50A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 10V kapı geriliminde 7.4mΩ maksimum açık durum direnci (Rds On) sağlar. TO-220-3 paketinde sunulan bu transistör, anahtarlama ve amplifikasyon devrelerinde, DC/DC dönüştürücülerde, motor kontrolü uygulamalarında ve güç yönetimi sistemlerinde yaygın olarak kullanılır. 175°C çalışma sıcaklığına kadar dayanıklıdır ve 42W maksimum güç dağılımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 44 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2800 pF @ 50 V |
| Mounting Type | Through Hole |
| Operating Temperature | 175°C |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 42W (Tc) |
| Rds On (Max) @ Id, Vgs | 7.4mOhm @ 25A, 10V |
| Supplier Device Package | TO-220SIS |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 500µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
