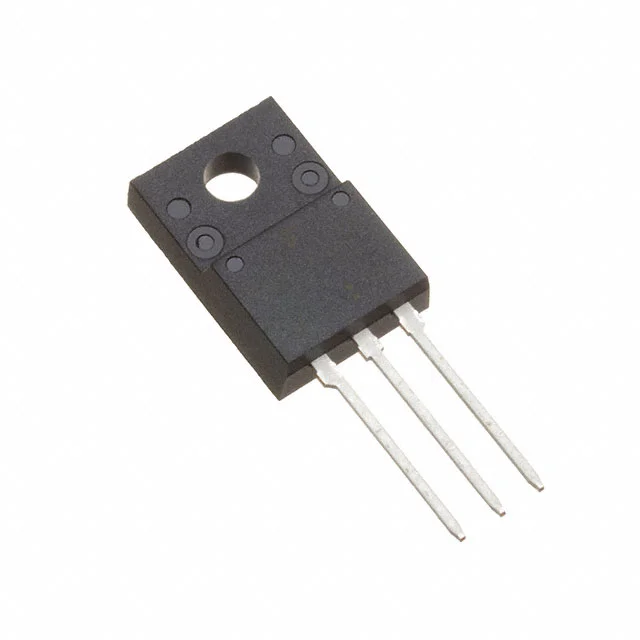

TK6R7A10PL,S4X
X35 PB-F POWER MOSFET TRANSISTOR
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TK6R7A10PL
TK6R7A10PL,S4X Hakkında
TK6R7A10PL,S4X, Toshiba tarafından üretilen N-Channel Power MOSFET transistördür. TO-220-3 paketinde sunulan bu bileşen, 100V drain-source gerilimi ve 56A sürekli drenaj akımı ile yüksek güç uygulamalarında kullanılır. 6.7mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 42W maksimum güç dağıtımı kapasitesi ile anahtarlama, DC-DC dönüştürücüler, motor sürücüleri ve güç yönetimi devrelerinde yer alır. ±20V maksimum gate gerilimi ve 2.5V threshold voltajı ile geniş uygulamalar alanına sahiptir. 175°C çalışma sıcaklığı ile endüstriyel ortamlarında güvenilir çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 56A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 58 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3455 pF @ 50 V |
| Mounting Type | Through Hole |
| Operating Temperature | 175°C |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 42W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.7mOhm @ 28A, 10V |
| Supplier Device Package | TO-220SIS |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 500µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
