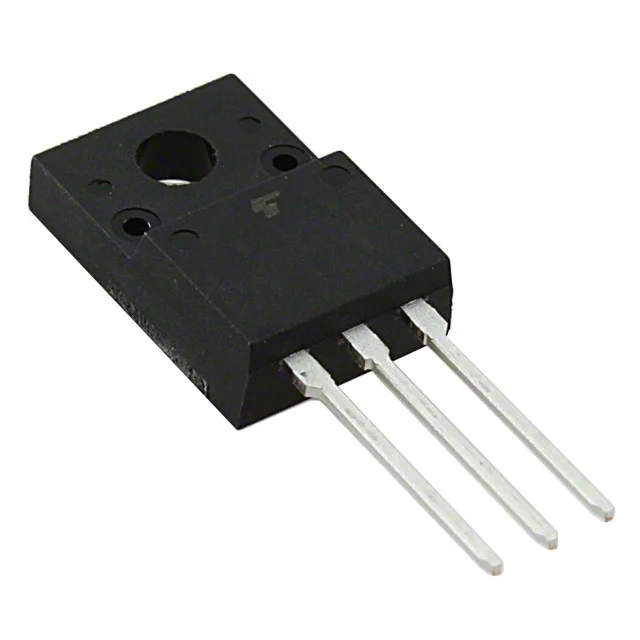

TK16A60W,S4VX
MOSFET N-CH 600V 15.8A TO220SIS
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TK16A60W
TK16A60W,S4VX Hakkında
TK16A60W,S4VX, Toshiba tarafından üretilen 600V N-Channel MOSFET transistördür. Super Junction teknolojisi ile tasarlanmış olup, 15.8A sürekli drain akımı kapasitesine sahiptir. TO-220-3 paket tipi ile monte edilir ve maksimum 150°C çalışma sıcaklığında kullanılabilir. 190mOhm on-state resistance değeri ile düşük güç kaybı sağlar. 38nC gate charge karakteristiği ile hızlı anahtarlama özelliği gösterir. Güç dönüştürücüleri, şarj cihazları, UPS sistemleri ve endüstriyel uygulamalarda kullanılan yüksek voltaj anahtarlama uygulamaları için uygundur. 10V gate drive voltajında çalışır ve ±30V maximum gate voltajına dayanıklıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15.8A (Ta) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Super Junction |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 38 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1350 pF @ 300 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 40W (Tc) |
| Rds On (Max) @ Id, Vgs | 190mOhm @ 7.9A, 10V |
| Supplier Device Package | TO-220SIS |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 3.7V @ 790µA |
