Transistörler - FET, MOSFET - Tekil

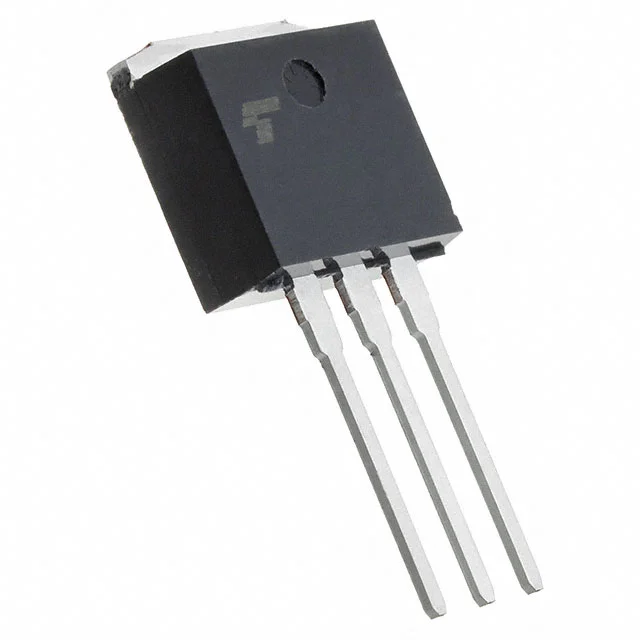

TK14C65W5,S1Q
MOSFET N-CH 650V 13.7A I2PAK
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TK14C65W5
TK14C65W5,S1Q Hakkında
TK14C65W5,S1Q, Toshiba tarafından üretilen N-kanallı MOSFET transistörüdür. 650V drain-source gerilim ve 13.7A sürekli drain akımı kapasitesi ile yüksek voltaj uygulamaları için tasarlanmıştır. TO-262-3 (I²Pak) paketinde sunulan bu bileşen, 10V gate sürüş geriliminde 300mΩ On-direnci ile anahtarlama devreleri, güç yönetimi sistemleri, motor kontrol uygulamaları ve konverter tasarımlarında kullanılır. 150°C maksimum çalışma sıcaklığı ve 130W güç tüketim kapasitesi ile endüstriyel ve ticari uygulamalarda tercih edilen bir çözümdür. Ürün statüsü güncel olmayan (obsolete) olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13.7A (Ta) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 40 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1300 pF @ 300 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 130W (Tc) |
| Rds On (Max) @ Id, Vgs | 300mOhm @ 6.9A, 10V |
| Supplier Device Package | I2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 690µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
