Transistörler - FET, MOSFET - Tekil

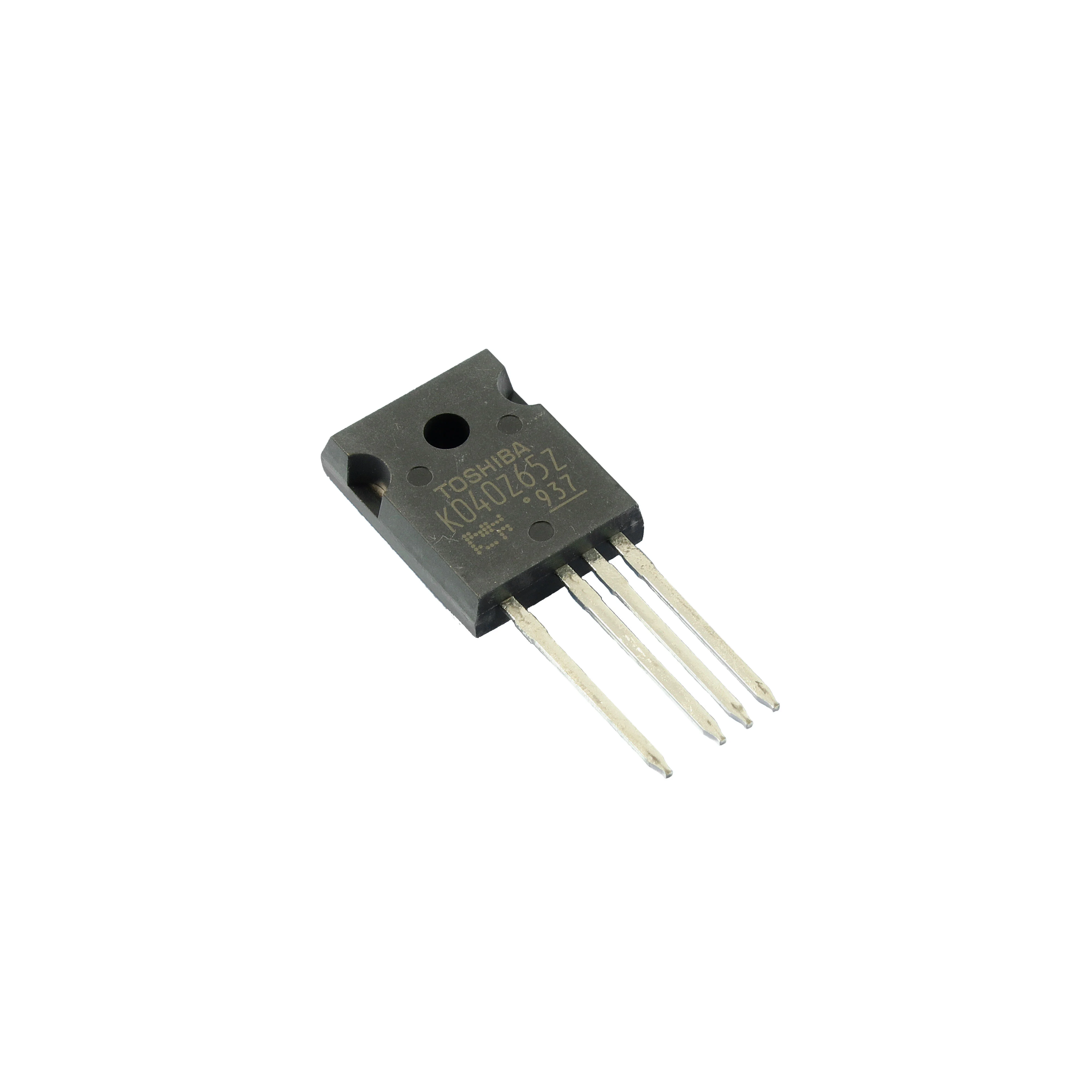

TK040Z65Z,S1F
MOSFET N-CH 650V 57A TO247-4L
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- TK040Z65Z
TK040Z65Z,S1F Hakkında
TK040Z65Z,S1F, Toshiba tarafından üretilen 650V N-Channel Power MOSFET transistördür. TO-247-4L paketinde sunulan bu bileşen, 57A sürekli drenaj akımı ve 40mOhm maksimum Rds(on) değeri ile yüksek güç uygulamalarında kullanılır. 360W güç dağıtma kapasitesi ve ±30V maksimum gate voltajı ile inverter, şarj cihazları, anahtarlı güç kaynakları ve endüstriyel motor kontrol devrelerinde tercih edilir. 150°C işletme sıcaklığına dayanıklı olan cihaz, 4V eşik voltajı ve 105nC gate charge değeri ile kontrol ve anahtarlama uygulamalarında etkindir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 57A (Ta) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 105 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6250 pF @ 300 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 360W (Tc) |
| Rds On (Max) @ Id, Vgs | 40mOhm @ 28.5A, 10V |
| Supplier Device Package | TO-247-4L |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4V @ 2.85mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
