Transistörler - FET, MOSFET - Tekil

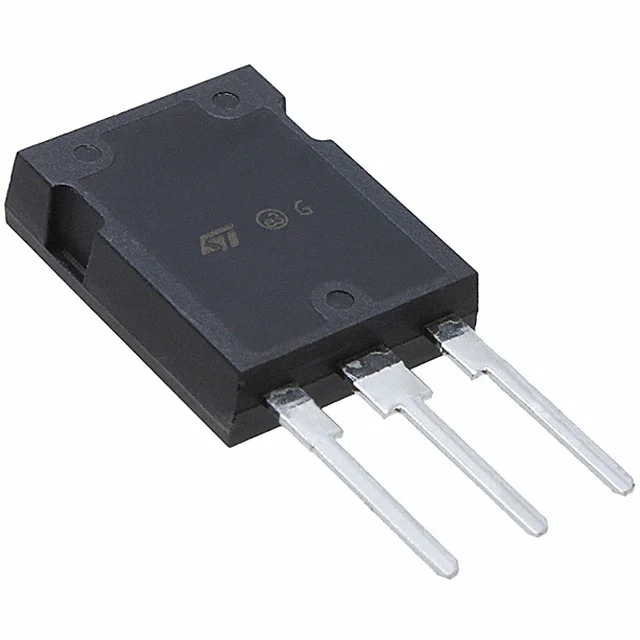

STY130NF20D
MOSFET N-CH 200V 130A MAX247
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STY130NF20D
STY130NF20D Hakkında
STY130NF20D, STMicroelectronics tarafından üretilen N-channel MOSFET transistördür. 200V drain-source voltajı ve 130A sürekli dren akımı kapasitesiyle yüksek akım uygulamalarında kullanılır. 12mΩ maksimum Rds(on) değeri ile düşük iletim kayıpları sağlar. TO-247-3 paketinde sunulan bu transistör, güç elektroniği uygulamalarında, motor kontrol devrelerinde, güç kaynakları ve anahtarlama uygulamalarında yaygın olarak kullanılır. -55°C ile 150°C arasında çalışabilir ve maksimum 450W güç dağıtabilir. ±20V gate-source voltajı kapasitesi ile geniş uygulama alanı vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 130A (Tc) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 338 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 11100 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 450W (Tc) |
| Rds On (Max) @ Id, Vgs | 12mOhm @ 65A, 10V |
| Supplier Device Package | MAX247™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
