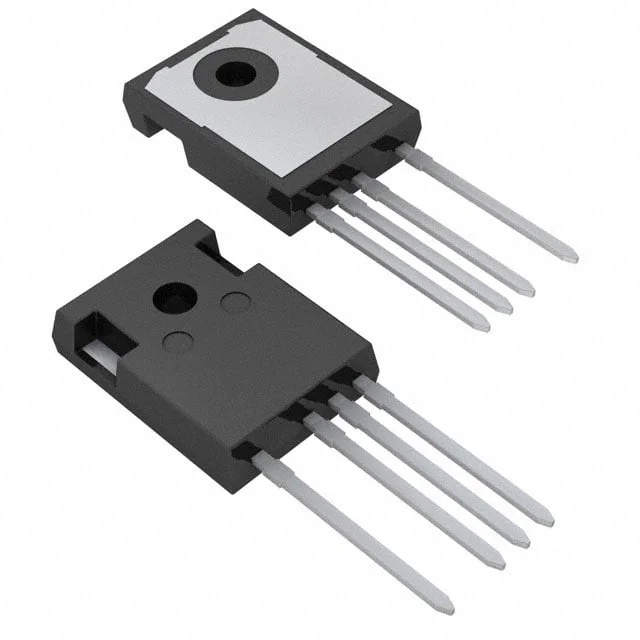

STW88N65M5-4
MOSFET N-CH 650V 84A TO247-4L
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STW88N65M5
STW88N65M5-4 Hakkında
STW88N65M5-4, STMicroelectronics tarafından üretilen 650V N-Channel MOSFET transistörüdür. TO-247-4L paketinde sunulan bu bileşen, 84A sürekli drenaj akımı ve 29mOhm maksimum Rds(on) değeri ile güç kontrol uygulamalarında kullanılır. 450W maksimum güç tüketim kapasitesi, endüstriyel konvertörler, motor kontrol devreleri, çalışma güç kaynakları ve yüksek voltaj anahtarlama uygulamalarında tercih edilir. 150°C maksimum işletme sıcaklığında stabil performans sağlar. Dökümlü Through Hole montajına uygun yapısı endüstriyel ve profesyonel elektronik sistemlerde kolayca entegrasyonunu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 84A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 204 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8825 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 450W (Tc) |
| Rds On (Max) @ Id, Vgs | 29mOhm @ 42A, 10V |
| Supplier Device Package | TO-247-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
