Transistörler - FET, MOSFET - Tekil

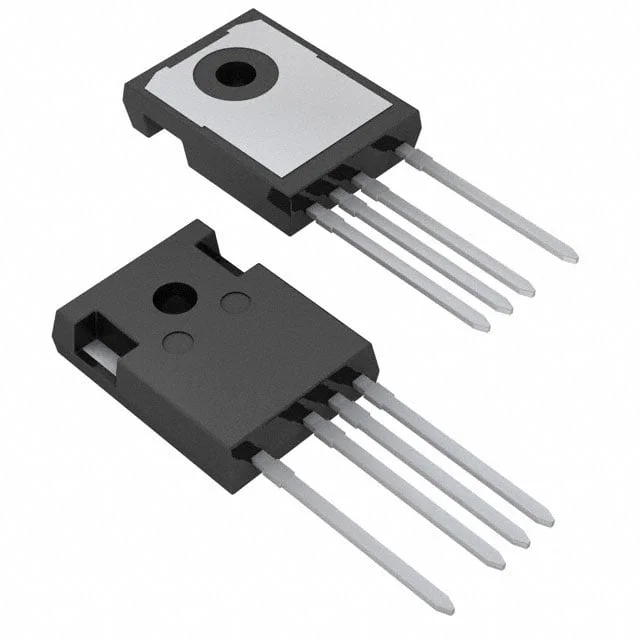

STW75N60M6-4
MOSFET N-CH 600V 72A TO247-4
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STW75N60M6
STW75N60M6-4 Hakkında
STW75N60M6-4, STMicroelectronics tarafından üretilen 600V N-Channel MOSFET transistörüdür. 72A sürekli dren akımı kapasitesine sahip olan bu bileşen, yüksek voltaj uygulamalarında anahtar görevi görmektedir. 36mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. TO-247-4 paketindeki dört bacağı ile basit gate kontrolü ve güvenilir bağlantı imkanı sunar. -55°C ile 150°C arasında çalışabilen bu MOSFET, endüstriyel motor kontrolleri, enerji dönüştürücüleri, kaynak makineleri ve elektriksel yükseltici devrelerinde yaygın olarak kullanılır. 10V gate sürüm voltajında optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 72A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 106 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4850 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 446W (Tc) |
| Rds On (Max) @ Id, Vgs | 36mOhm @ 36A, 10V |
| Supplier Device Package | TO-247-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4.75V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
