Transistörler - FET, MOSFET - Tekil

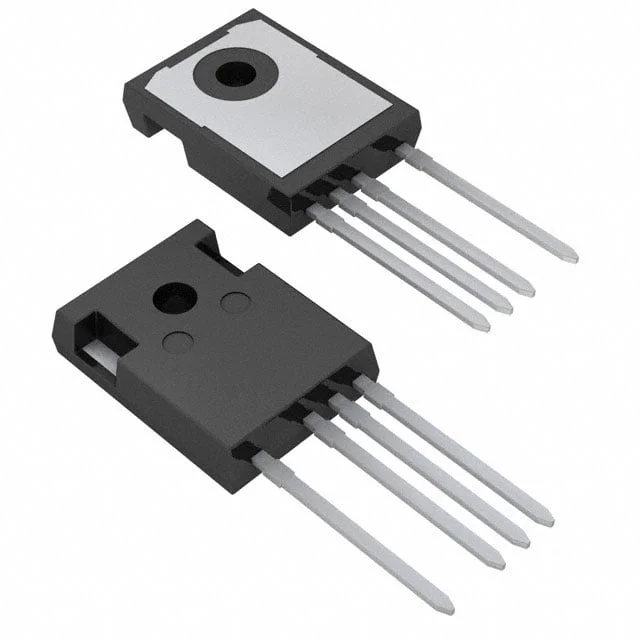

STW70N65DM6-4
MOSFET N-CH 650V 68A TO247-4
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STW70N65DM6
STW70N65DM6-4 Hakkında
STW70N65DM6-4, STMicroelectronics tarafından üretilen 650V N-Channel MOSFET transistördür. TO-247-4 paketinde sunulan bu bileşen, 68A sürekli dren akımı kapasitesine ve 40mΩ maksimum Rds(on) değerine sahiptir. 450W güç dağıtımı ile yüksek güç uygulamalarında kullanılabilir. Gate charge değeri 125nC olup, hızlı anahtarlama işlemleri için uygundur. Geniş çalışma sıcaklığı aralığında (-55°C ile 150°C arasında) güvenilir performans sunar. Endüstriyel güç elektronikleri, motor kontrol, güç kaynakları ve AC/DC dönüştürücü uygulamalarında yaygın olarak kullanılır. ±25V gate voltajı toleransı ile çeşitli sürücü devrelerine uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 68A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 125 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4900 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 450W (Tc) |
| Rds On (Max) @ Id, Vgs | 40mOhm @ 34A, 10V |
| Supplier Device Package | TO-247-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4.75V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
