Transistörler - FET, MOSFET - Tekil

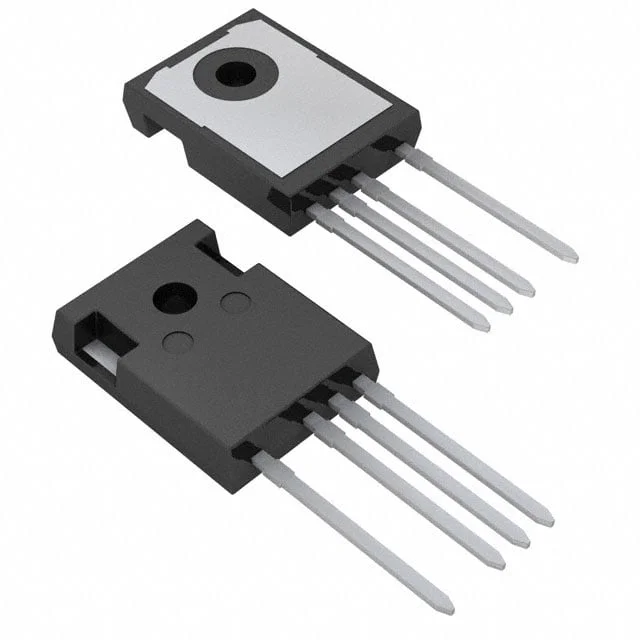

STW68N60M6-4
MOSFET N-CH 600V 63A TO247-4
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STW68N60M6
STW68N60M6-4 Hakkında
STW68N60M6-4, STMicroelectronics tarafından üretilen 600V N-Channel MOSFET transistörüdür. TO-247-4 paketinde sunulan bu bileşen, 63A sürekli drain akımı kapasitesiyle yüksek güç uygulamalarında kullanılır. 41mΩ maksimum Rds(on) değeri ile verimli anahtarlama sağlar. 106nC gate charge ve 4360pF input capacitance özellikleri hızlı komütasyona uygun tasarımını gösterir. -55°C ile 150°C arasında çalışma sıcaklığına sahip olan bu MOSFET, endüstriyel konverterler, motor sürücüleri, güç kaynakları ve enerji yönetim sistemlerinde tercih edilir. 390W maksimum güç dağılımı kapasitesi ile zorlu uygulamalara dayanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 63A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 106 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4360 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 390W (Tc) |
| Rds On (Max) @ Id, Vgs | 41mOhm @ 31.5A, 10V |
| Supplier Device Package | TO-247-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4.75V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
