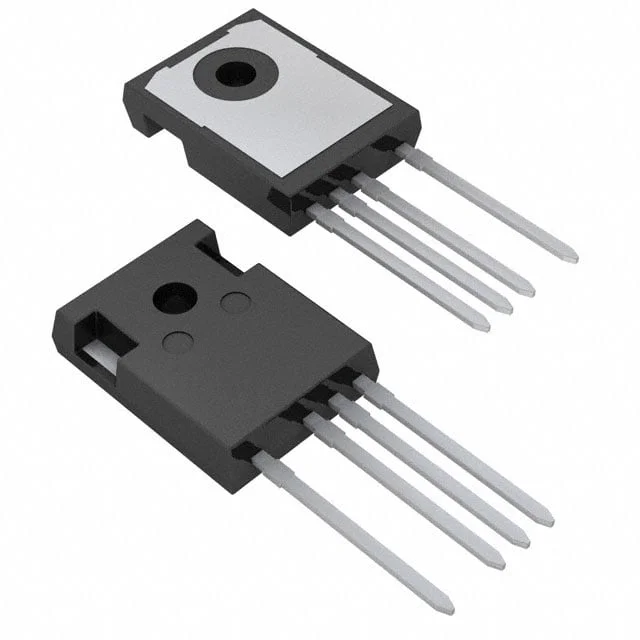

STW56N65M2-4
MOSFET N-CH 650V 49A TO247-4L
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STW56N65M2
STW56N65M2-4 Hakkında
STW56N65M2-4, STMicroelectronics tarafından üretilen N-Channel MOSFET transistörüdür. 650V Drain-Source gerilimi ve 49A sürekli drenaj akımı ile yüksek gerilim uygulamalarında kullanılır. TO-247-4 paketinde sunulan bu bileşen, güç dönüştürme devrelerinde, motor kontrolü, inverted güç kaynakları ve anahtarlama uygulamalarında yaygın olarak tercih edilir. 62mOhm On-State direnci ile düşük güç kaybı sağlar. 150°C'ye kadar çalışabilen bu transistör, endüstriyel ve yüksek güç uygulamalarında güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 49A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 93 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3900 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 358W (Tc) |
| Rds On (Max) @ Id, Vgs | 62mOhm @ 24.5A, 10V |
| Supplier Device Package | TO-247-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
