STW56N60M2-4

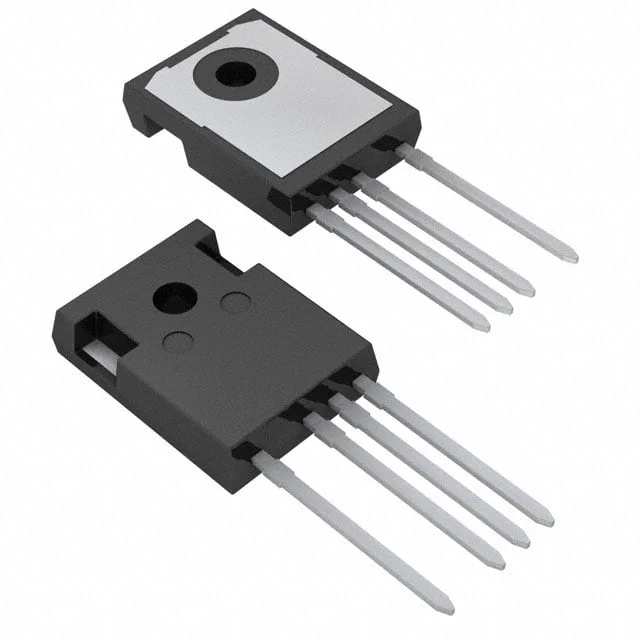

MOSFET N-CH 600V 52A TO247-4L
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STW56N60M2
STW56N60M2-4 Hakkında
STW56N60M2-4, STMicroelectronics tarafından üretilen 600V N-Channel MOSFET transistördür. 52A sürekli dren akımı ve 55mOhm maksimum RDS(on) değeri ile güç uygulamalarında kullanılır. TO-247-4 paketinde sunulan bu bileşen, endüstriyel konvertörler, UPS sistemleri, kaynak makineleri ve motor kontrol devrelerinde yer alır. ±25V gate voltajı aralığında çalışan transistör, 150°C maksimum junction sıcaklığına dayanıklıdır. 350W maksimum güç dağılımı kapasitesi ve 91nC gate yükü, yüksek frekanslı anahtarlama uygulamalarında verimli performans sağlar. Through-hole montaj tipi ile PCB'ye doğrudan entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 52A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 91 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3750 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 350W (Tc) |
| Rds On (Max) @ Id, Vgs | 55mOhm @ 26A, 10V |
| Supplier Device Package | TO-247-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
