Transistörler - FET, MOSFET - Tekil

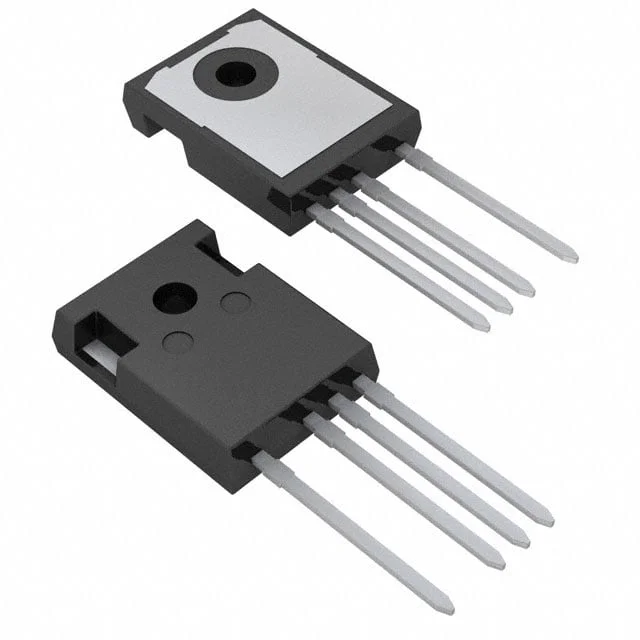

STW48N60M6-4
MOSFET N-CH 600V 39A TO247-4
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STW48N60M6
STW48N60M6-4 Hakkında
STW48N60M6-4, STMicroelectronics tarafından üretilen 600V N-Channel MOSFET transistördür. TO-247-4 paketinde sunulan bu bileşen, sürekli 39A dren akımı kapasitesine ve maksimum 250W güç tüketimine sahiptir. 69mOhm RDS(on) değeriyle düşük on-state direnci sağlayan bu transistör, yüksek voltaj uygulamalarında ve güç anahtarlama devrelerinde kullanılır. Endüstriyel sürücü sistemleri, UPS cihazları, inverter uygulamaları ve motor kontrol sistemlerinde yaygın olarak tercih edilmektedir. -55°C ile 150°C arasında çalışan bileşen, 57nC gate charge ve 2578pF input capacitance özellikleriyle hızlı komutasyon performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 39A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 57 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2578 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 250W (Tc) |
| Rds On (Max) @ Id, Vgs | 69mOhm @ 19.5A, 10V |
| Supplier Device Package | TO-247-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4.75V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
