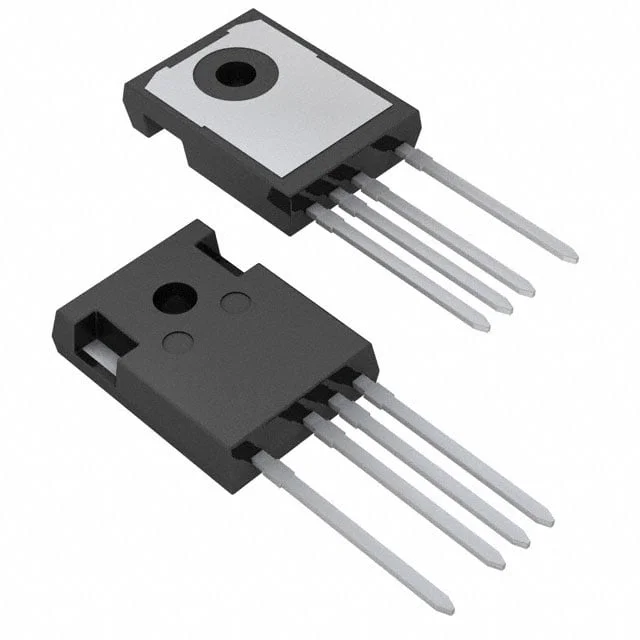

STW48N60M2-4
MOSFET N-CH 600V 42A TO247-4L
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STW48N60M2
STW48N60M2-4 Hakkında
STW48N60M2-4, STMicroelectronics tarafından üretilen N-Channel MOSFET transistörüdür. 600V drain-source gerilimi ve 42A sürekli drenaj akımı ile yüksek voltaj uygulamalarında kullanılır. TO-247-4L paketinde sunulan bu bileşen, 70mΩ maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. 300W güç disipasyonu kapasitesi ile güç dönüştürme, motor kontrol, elektrik kaynak ve endüstriyel sürücü uygulamalarında yaygın olarak kullanılır. ±25V gate gerilimi aralığında çalışan komponentin işletme sıcaklığı 150°C'ye kadar çıkabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 42A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 70 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3060 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 70mOhm @ 21A, 10V |
| Supplier Device Package | TO-247-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
