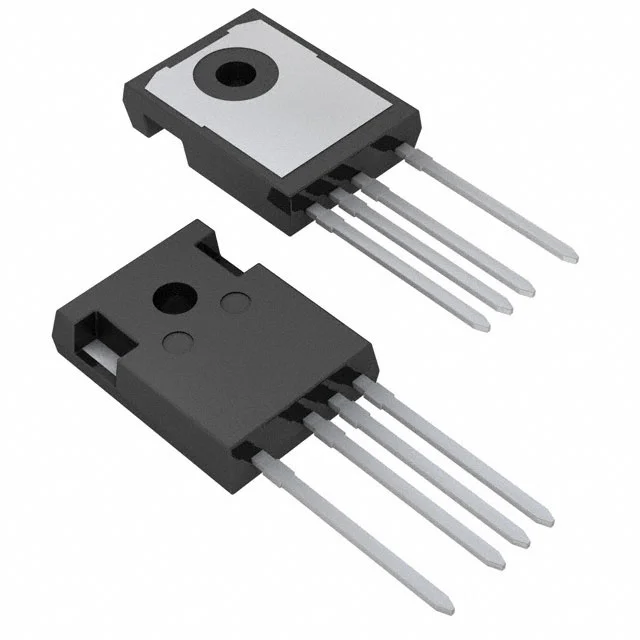

STW38N65M5-4
MOSFET N-CH 650V 30A TO247-4L
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STW38N65M5
STW38N65M5-4 Hakkında
STW38N65M5-4, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 650V drain-source gerilimi ve 30A sürekli dren akımı ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. TO-247-4L paketinde sunulan bu bileşen, 95mΩ maksimum on-direnç değeri ile verimliliği ön plana çıkarır. -55°C ile +150°C arasında çalışabilir ve 190W güç yayılımı kapasitesine sahiptir. Endüstriyel inverterler, güç kaynakları, motor kontrol devreleri ve enerji dönüştürme sistemlerinde sıklıkla uygulanır. 10V drive voltajı ile kolayca kontrol edilebilen bu MOSFET, yüksek frekanslı anahtarlama uygulamaları için uygun özellikler sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 71 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3000 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 190W (Tc) |
| Rds On (Max) @ Id, Vgs | 95mOhm @ 15A, 10V |
| Supplier Device Package | TO-247-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
