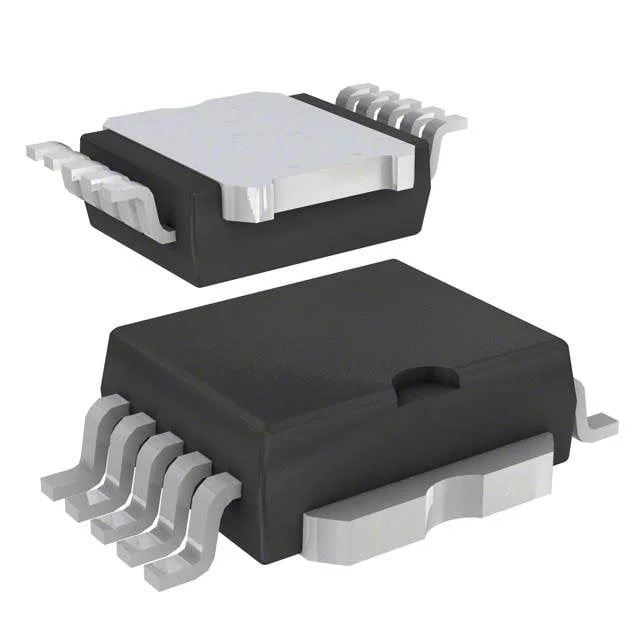

STV300NH02L
MOSFET N-CH 24V 200A 10POWERSO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PowerSO-10 Exposed Bottom Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STV300NH02L
STV300NH02L Hakkında
STV300NH02L, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 24V drain-source voltaj ile 200A sürekli drenaj akımı sağlama kapasitesine sahiptir. PowerSO-10 exposed pad kasa tipinde surface mount olarak monte edilir. 10V gate sürüş voltajında 1mΩ on-resistance (Rds On) değeri ile düşük iletim kaybı sağlar. Maksimum 300W güç yayınlayabilir. -55°C ile 175°C arası çalışma sıcaklığı aralığında kullanılabilir. 109nC gate charge değeri hızlı anahtarlama uygulamalarında tercih edilir. Otoomotiv, endüstriyel motor kontrol, güç yönetimi ve DC-DC dönüştürücü uygulamalarında kullanım için tasarlanmıştır. Düşük on-resistance karakteristiği ısıl yönetim ve enerji verimliliğini iyileştirmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 200A (Tc) |
| Drain to Source Voltage (Vdss) | 24 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V, 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 109 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7055 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | PowerSO-10 Exposed Bottom Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 1mOhm @ 80A, 10V |
| Supplier Device Package | 10-PowerSO |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
