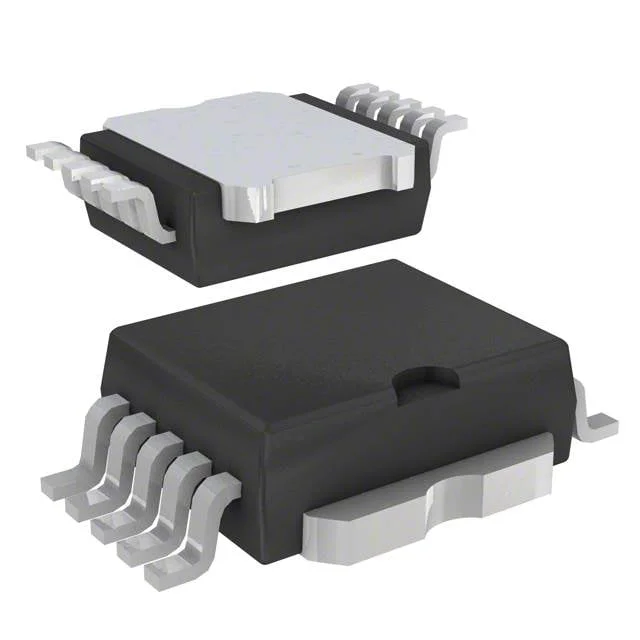

STV270N4F3
MOSFET N-CH 40V 270A 10POWERSO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PowerSO-10 Exposed Bottom Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STV270N4F3
STV270N4F3 Hakkında
STV270N4F3, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltajında 270A sürekli drenaj akımı sağlama kapasitesine sahiptir. 10V gate voltajında 1.5mΩ RDS(on) değeri ile düşük iletim direnci sunar. PowerSO-10 paketinde sunulan bu bileşen, güç uygulamalarında anahtarlama elemanı olarak kullanılır. Maksimum 300W güç dağıtabilir ve -55°C ile 175°C arasında çalışır. 150nC gate charge değeri hızlı anahtarlama performansı sağlar. Motor kontrolü, güç kaynakları, LED sürücüleri ve endüstriyel anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 270A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 150 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7500 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | PowerSO-10 Exposed Bottom Pad |
| Part Status | Active |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.5mOhm @ 80A, 10V |
| Supplier Device Package | 10-PowerSO |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
