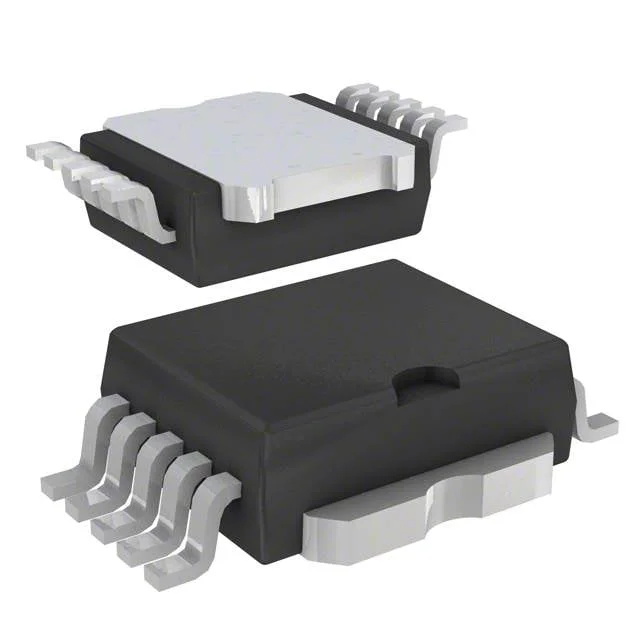

STV240N75F3
MOSFET N-CH 75V 240A 10POWERSO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PowerSO-10 Exposed Bottom Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STV240N75F3
STV240N75F3 Hakkında
STV240N75F3, STMicroelectronics tarafından üretilen N-Channel güç MOSFET'idir. 75V Drain-Source gerilim ve 240A sürekli dren akımı kapasitesi ile yüksek güç anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 10V gate sürüş voltajında 2.6mΩ maksimum açık durum direnci (Rds On) ile verimli enerji yönetimi sağlar. PowerSO-10 yüzey montajı paketinde sunulan bu bileşen, motor kontrol, güç kaynakları, invertörler ve endüstriyel denetim sistemleri gibi uygulamalarda yaygın olarak kullanılır. -55°C ile +175°C arasında çalışma sıcaklığı aralığında 300W maksimum güç harcayabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 240A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 100 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6800 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | PowerSO-10 Exposed Bottom Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.6mOhm @ 120A, 10V |
| Supplier Device Package | 10-PowerSO |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
